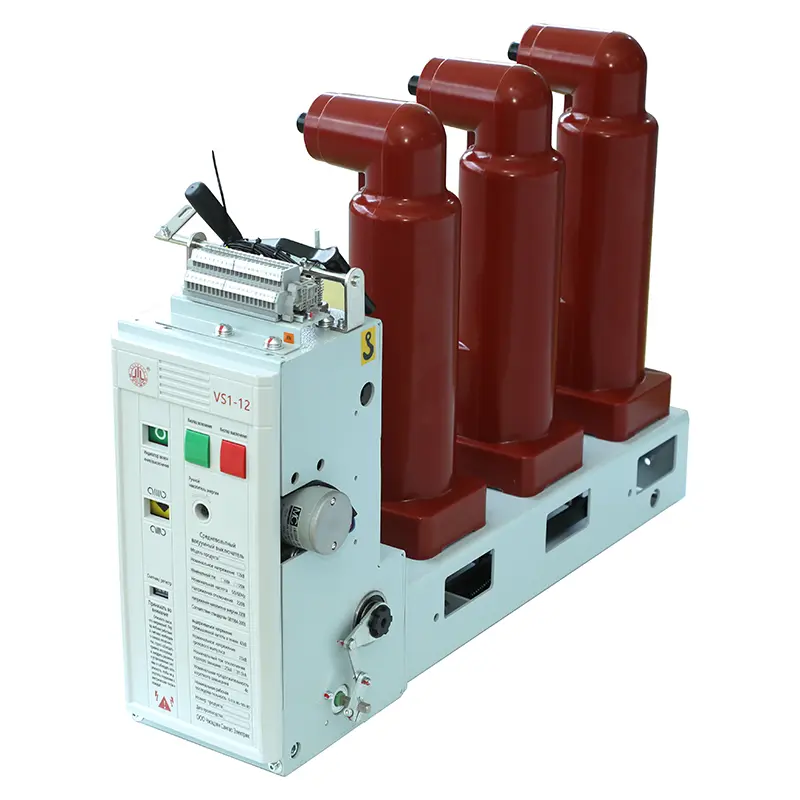

قاطع دائرة فراغ داخلي مثبت على الجانب

قاطع الدائرة الفراغية الداخلي المثبت على الجانب هو جيل جديد من منتجات مكونات مفتاح الجهد المتوسط ​​التي تم تطويرها بشكل مستقل بواسطة SanGao. من الناحية التكنولوجية، لقد استوعبنا التكنولوجيا الأجنبية المتقدمة ودمجناها مع سنوات الخبرة التي تتمتع بها شركتنا في تصنيع قواطع الدائرة الكهربائية. يتم ترتيب الدائرة الرئيسية لقاطع الدائرة بشكل طولي وتعتمد آلية تشغيل زنبركية متقدمة وتقنية عمود الختم الثابت. إنها تتميز بخصائص الهيكل المدمج، الموثوقية العالية، عمر الخدمة الطويل، التشغيل الآمن بدون صيانة خلال فترة الخدمة.

يتميز قاطع الدائرة الفراغية الداخلي المثبت على الجانب بأداء كهربائي وميكانيكي ممتاز، وآلية موثوقة ومستقرة، وعمر خدمة طويل. تعتمد الدائرة الرئيسية عمودًا مغلقًا ثابتًا، مما يحسن القدرة على التكيف البيئي وموثوقية العزل لقاطع الدائرة الكهربائية؛ الأداء الميكانيكي والإلكتروني الموثوق به، والعمر الميكانيكي والإلكتروني الممتد، يجعل قواطع الدائرة الكهربائية خالية من الصيانة أمرًا ممكنًا.

ميزات المنتج:

◆ اعتماد تكنولوجيا عمود الختم الثابت.

يعتمد المنتج تصميمًا معياريًا: هيكل إطاري يدمج منتجات كهربائية مصغرة عالية الجهد عالية الأداء مثل مفاتيح العزل، وقواطع الدائرة الكهربائية المختومة، ومفاتيح التأريض، وأجهزة الاستشعار، وآليات التشابك، وآليات التشغيل.

حجم الخزانة المتوافق هو (500 × 1000 × 1800) ملم.

◆ مفتاح العزل الدوار، مع وجود كسر واضح بعد الفتح.

يوجد تعشيق ميكانيكي إلزامي بين مفتاح العزل وقاطع الدائرة ومفتاح التأريض لمنع سوء التشغيل.

يستخدم قاطع الدائرة آلية تشغيل معيارية، والتي يمكن استبدالها أو صيانتها بشكل مستقل، ولها قابلية تبادل جيدة. يمكن تشغيله يدويًا أو من خلال تخزين طاقة AC/DC، مما يحقق التحكم عن بعد.

تم تصميم باب الخزانة ومفتاح التأريض بهيكل متشابك موثوق به لضمان سلامة المشغلين.

يمكن استخدامه في أنظمة الطاقة 3.6-12 كيلو فولت كمعدات شبكة الطاقة ووحدة التحكم في صندوق الحماية لتصميم الطاقة في المؤسسات الصناعية والتعدين. إنها مناسبة لأنواع مختلفة من الأحمال والعمليات المتكررة، وكذلك الحالات التي يتم فيها فصل تيارات الدائرة القصيرة عدة مرات.
