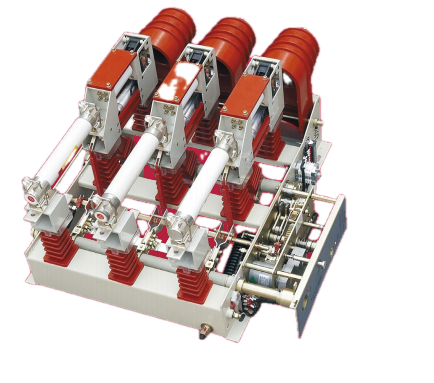

قاطع تحميل فراغ عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض

قاطع الحمل الفراغي عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض من المورد والشركة المصنعة الصينية SanGao Electric هو حل توزيع سليم تقنيًا وفعال من حيث التكلفة. تم تصنيف هذه الوحدة بـ 12 كيلو فولت و630 أمبير، مع قدرة تحمل قصيرة المدى تبلغ 20 كيلو أمبير، ويتم استخدامها لتوصيل وفصل الدائرة بشكل آمن لأنظمة التيار المتردد ثلاثية الطور بتردد 50 هرتز، وهي مناسبة للوحدات الرئيسية للحلقة الحضرية، وخزائن التغذية الصناعية، ومداخل المحولات، ونقاط تقسيم التوزيع الريفية.

إرسال استفسار

وصف المنتج

يعتبر قاطع الحمل الفراغي عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض من Sangao مناسبًا لشبكة حلقة AC50 هرتز ثلاثية الطور أو مزود الطاقة الطرفي والمعدات الكهربائية الصناعية، فهو يستخدم بشكل أساسي للتحكم في الحمل وحماية الدائرة القصيرة. يعمل مفتاح فصل الحمل على إنشاء وكسر تيار الحمل، وتيار الحلقة المغلقة، ومحول عدم التحميل، وتيار شحن الكابل. يمكن للمزيج كسر أي تيار يصل إلى تيار الدائرة القصيرة المقدر. ترتبط مسافة العزل ذات التأثير المباشر وغرفة إطفاء القوس بوظيفة يدوية وكهربائية. آلية التشغيل الفريدة الخاصة بها تمكن غرفة الإطفاء القوسي من تحمل الجهد العالي فقط في لحظة الإغلاق والتصنيع، مما يحقق حجمًا صغيرًا ووزنًا خفيفًا.

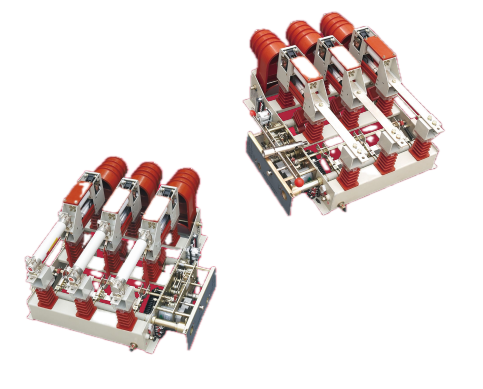

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

ما هو قواطع الحمل الفراغي؟

إن قاطع الحمل الفراغي عالي الجهد للتيار المتردد الداخلي المزود بمفتاح التأريض عبارة عن جهاز تبديل داخلي ثلاثي الطور بتردد 50 هرتز للشبكة الحلقية وإمدادات الطاقة الطرفية وتطبيقات المعدات الصناعية. تستخدم الوحدة قاطعًا مفرغًا لانقراض القوس وآلية تشغيل زنبركية (يدوية أو كهربائية). يوفر مفتاح التأريض الاختياري المزود بقفل تعشيق ميكانيكي ومصراع تأريض عزلًا مرئيًا للصيانة. عند تزويدها بصمامات، تقوم المجموعة بمقاطعة تيارات الدائرة القصيرة عبر تشغيل دبوس المهاجم. الجهد المقنن 12 كيلو فولت، التيار المقنن 630 أمبير، تيار تحمل قصير المدى 20 كيلو أمبير.

وظائف المنتج

تحميل التبديل الحالي

يعمل قاطع الحمل الفراغي عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض على تصنيع وكسر تيارات الحمل حتى 630 أمبير في ظل ظروف التشغيل العادية، مما يغطي أحمال وحدة التغذية والمحولات النموذجية.

حلقة مغلقة التبديل الحالي

يقوم بتبديل تيارات الحلقة المغلقة في تكوينات الشبكة الحلقية، مما يتيح نقل الحمل بين وحدات التغذية دون مقاطعة الإمداد للعملاء النهائيين.

تبديل تيار المحول بدون تحميل

يعمل مفتاح تحميل فصل الفراغ عالي الجهد الخارجي الخاص بنا على تصنيع وكسر تيارات عدم التحميل للمحولات التي تصل سعتها إلى 1600 كيلو فولت أمبير، وهو ما يتوافق مع التدفق المغنطيسي ومستويات تيار الإثارة ذات الحالة المستقرة لمحولات التوزيع.

كابل شحن التبديل الحالي

يصنع ويكسر تيارات شحن الكابلات لأقسام الكابلات تحت الأرض أو العلوية، مما يسمح بتنشيط وإلغاء تنشيط مغذيات الكابلات.

حماية ماس كهربائى (مع الصمامات)

عند تهيئتها بصمامات الحد من التيار، تقوم آلية دبوس المهاجم الخاصة بالمصهر بتشغيل شريط رحلة المفتاح، مما يفتح جميع المراحل الثلاث عند اكتشاف الخطأ. يمكن للتجميع أن يقطع أي تيار يصل إلى قيمة الدائرة القصيرة المقدرة، مما يوفر طبقة حماية ثانوية حيث تكون القواطع أو المرحلات هي أجهزة إزالة الأخطاء الأساسية.

عزل الصيانة

يوفر مفتاح التأريض المدمج، عند إغلاقه، اتصالاً أرضيًا مرئيًا على جانب التحميل. يمنع مصراع التأريض فعليًا الوصول إلى الأجزاء الحية، مما يسمح لموظفي الصيانة بالتحقق من العزل والعمل بأمان على المعدات النهائية.

تبديل كسر التحميل مقابل قاطع الدائرة الفراغية

ميزة	مفتاح فصل الحمل (هذه الوحدة)	قاطع الدائرة الفراغية (VCB)
الحمل العادي التبديل الحالي	نعم	نعم
انقطاع التيار بسبب ماس كهربائى	لا (فقط مع مجموعة الصمامات)	نعم (حتى قدرتها على الكسر)
مفتاح التأريض المتكامل	الخيار القياسي	ليست نموذجية. مطلوب مفتاح تأريض منفصل
تطبيق نموذجي	وحدة التغذية، الحلقة الرئيسية، مدخل المحول حيث تكون الحماية من الأخطاء عند المنبع	جهاز الحماية الرئيسي للمغذيات والمحولات
يكلف	أدنى	أعلى

المعلمات التقنية

المعلمة	قيمة	تفسير
الجهد المقنن	12 كيلو فولت	متوافق مع شبكات التوزيع القياسية 10-12 كيلو فولت في جميع أنحاء العالم.
التصنيف الحالي	630 أ	يدعم أحمال التغذية والمحولات النموذجية حتى 10 ميجا فولت أمبير عند 10 كيلو فولت.
وقت قصير يتحمل التيار	20 كيلو أمبير (لمدة 4 ثواني)	قادر على حمل تيار الخلل حتى تقوم الحماية الأولية بمسح الخلل.
مفتاح التأريض	اختياري (المعين د)	يوفر التأريض المتكامل مع القدرة على التصنيع.
آلية التشغيل	آلية الزنبرك (المعينة /T)	يدعم التشغيل اليدوي والكهربائي. موثوقية مثبتة ميدانيًا.

التصميم الهيكلي

مسافة عزل ذات تأثير مباشر ووصلة غرفة إطفاء القوس
يتم ربط الفجوة العازلة وقاطع الفراغ ميكانيكيًا للعمل في حركة واحدة. وهذا يضمن أن يكون الكسر المرئي مصحوبًا دائمًا بقاطع مفتوح بالكامل.

آلية القيادة

يتم تنشيط القاطع فقط في لحظة الإغلاق والفتح، مما يقلل الضغط الكهربائي على غرفة التفريغ. وهذا يسمح بحجم قاطع أكثر إحكاما ويطيل عمر الاتصال.

مصراع التأريض

يتم وضع مصراع معدني بين أنابيب الاتصال الثابتة والمتحركة ويتم ربطه بمفتاح التأريض. عند إغلاق مفتاح التأريض، يقوم الغالق بعزل الأجزاء الحية فعليًا، مما يوفر اتصالاً أرضيًا مرئيًا ويمكن التحقق منه لإجراء الصيانة.

التعشيق الميكانيكي

يمنع إغلاق مفتاح التأريض ما لم تكن نقاط التلامس الرئيسية مفتوحة، ويمنع فتح نقاط التلامس الرئيسية أثناء إغلاق مفتاح التأريض.

مجالات التطبيق

يتميز قاطع التحميل الفراغي عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض بتوافقات رائعة:

1. الوحدات الحلقية الرئيسية الحضرية (RMUs) للتقسيم وتبديل الأحمال.

2. لوحات دخول المحولات وخزائن التغذية في التوزيع الصناعي.

3. نقاط الإمداد الطرفية في الشبكات الشعاعية.

4. شبكات التوزيع الريفية - يمكن استخدام الوحدة لتقسيم وحدات التغذية الطويلة، وتقليل مناطق الانقطاع والسماح بتنظيم الجهد عبر تبديل بنك المكثف.

5. التركيبات الداخلية في المفاتيح الكهربائية المغلفة بالمعدن؛ تعمل تقنية التفريغ على التخلص من استخدام غاز SF6 والمخاوف البيئية المرتبطة به.

ملف الشركة والقدرة على التصنيع

منشأة: موقع بمساحة 10 مو (6667 مترًا مربعًا) في ليوشي بمقاطعة تشجيانغ، مع مساحة أرضية للإنتاج تبلغ 10000 متر مربع.

القوى العاملة: 120 موظفًا، من بينهم 20 متخصصًا فنيًا من المستوى المتوسط إلى الأعلى. رأس المال المسجل 81.68 مليون يوان صيني، إجمالي الأصول حوالي 200 مليون يوان صيني.

الشهادات: ISO 9001:2008 (الجودة)، ISO 14001 (البيئة)، ISO 45001 (الصحة والسلامة المهنية).

التحكم في العملية: نظام تخطيط موارد المؤسسات لشراء المواد والتصنيع والتتبع. يتضمن الاختبار الروتيني مقاومة العزل الكهربائي، والتشغيل الميكانيكي، وفحوصات مقاومة التلامس في كل وحدة.

الشراكات الفنية: التعاون مع Xi'an Senyuan، ومعهد بكين لأبحاث الكهرباء، ومعهد Xi'an لأبحاث الجهد العالي لاختبار النوع والامتثال للمعايير.

التعليمات

Q1: هل يمكن لقاطع التحميل الفراغي عالي الجهد للتيار المتردد الداخلي المزود بمفتاح التأريض أن يحل محل قاطع الدائرة الكهربائية؟
لا، فهو مصمم لتبديل الأحمال فقط. ولحماية الدائرة القصيرة، يجب إقرانها بصمامات أو الاعتماد على قواطع الدائرة الأولية.

س2: ما هي الصيانة المطلوبة للقاطع الفراغي؟
القاطع الفراغي محكم الغلق ولا يحتاج إلى صيانة. تتضمن الفحوصات الروتينية التشغيل الميكانيكي والتشحيم والتحقق من التعشيق.

س 3: هل مفتاح التأريض قياسي أم اختياري؟
مفتاح التأريض اختياري (المعين D). عند التحديد، يتم ربطه ميكانيكيًا مع جهات الاتصال الرئيسية من أجل الصيانة الآمنة.

س 4: ما هي المهلة الزمنية النموذجية وإمكانية التخصيص؟
يتم شحن الوحدات القياسية المزودة بآلية زنبركية ومفتاح تأريض خلال 4 إلى 6 أسابيع. تتوفر التخصيصات (جهات الاتصال المساعدة، والتركيب، وتعديلات الآلية) عند الطلب.

المعلمات التقنية

يمكنك التحقق من نسختين من بيانات المعلمات الخاصة بمفتاح فصل الحمل الفراغي من نوع عربة اليد مع مجموعة مفاتيح الفصل أدناه:

إن قاطع الحمل الفراغي عالي الجهد للتيار المتردد الداخلي مع مفتاح التأريض من Sangao مناسب لشبكة حلقة AC50 هرتز ثلاثية الطور أو مزود الطاقة الطرفي والمعدات الكهربائية الصناعية، فهو يستخدم بشكل أساسي للتحكم في الحمل وحماية الدائرة القصيرة. يعمل مفتاح كسر الحمل على إنشاء وكسر تيار الحمل، وتيار الحلقة المغلقة، ومحول عدم التحميل، وتيار شحن الكابل. يمكن للمزيج كسر أي تيار يصل إلى تيار الدائرة القصيرة المقدر. ترتبط مسافة العزل ذات التأثير المباشر وغرفة إطفاء القوس بوظيفة يدوية وكهربائية. آلية التشغيل الفريدة الخاصة بها تمكن غرفة الإطفاء القوسي من تحمل الجهد العالي فقط في لحظة الإغلاق والتصنيع، مما يحقق حجمًا صغيرًا ووزنًا خفيفًا.

لا.	غرض	وحدة	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	الجهد المقنن	كيلو فولت	12	12
2	التردد المقدر	هرتز	50	50
3	التصنيف الحالي	A	630	125
4	تردد الطاقة 1 دقيقة يتحمل الجهد دفعة البرق تحمل الجهد	كيلو فولت	مسافة فتح غرفة إطفاء القوس: 30، مرحلة إلى مرحلة 42؛ عبر مسافة العزل 48 مرحلة إلى مرحلة 75؛ عبر مسافة العزل 85	مسافة فتح غرفة إطفاء القوس: 30، مرحلة إلى مرحلة 42؛ عبر مسافة العزل 48 مرحلة إلى مرحلة 75؛ عبر مسافة العزل 85
5	التصنيف الحالي الديناميكي (الذروة)	كا	50	-
6	تيار الاستقرار الحراري 4S	كا	20	-
7	تصنيف كسر الحمل النشط الحالي	A	630	125
8	تصنيف كسر حلقة مغلقة الحالية	A	630	125
9	تصنيف كابل الشحن كسر التيار	A	10	10
10	قدرة كسر المحولات بدون تحميل	كيلو فولت أمبير	1250	1250
11	تصنيف كسر الدائرة القصيرة الحالية	كا	-	31.5
12	تيار النقل المقنن، تيار الاستحواذ المقنن	A	-	2000
13	نموذج من الصمامات	-	سدلاج-12	سفلاج-12
14	الطاقة الناتجة للمهاجم	J	-	2-5 (متوسط)
15	تصنيف ماس كهربائى صنع التيار	كا	50	50
16	تصنيف التيار الديناميكي للمفتاح الأرضي	كا	50	50
17	تيار الاستقرار الحراري 2S للمفتاح الأرضي	كا	20	20
18	الجهد المقنن للدائرة المساعدة	V	أس/CD220;110	أس/CD220;110
19	وقت الحياة الميكانيكية	-	10000	10000

المخطط التفصيلي وحجم التثبيت وانهيار المكونات

لا.	عنصر
1	اتصال ثابت
2	غطاء عازل
3	مصراع
4	الهيكل
5	غرفة إطفاء القوس الفراغي
6	لوحة إرشادية
7	الصمامات
8	رمح تخزين الطاقة
9	رمح التبديل الأرض
10	لوحة التشغيل
