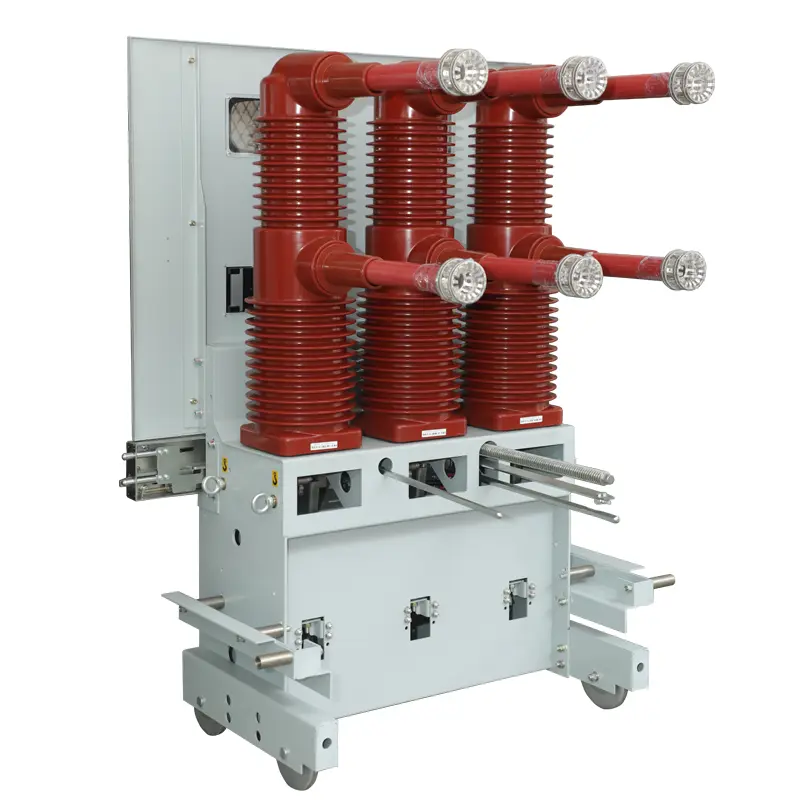

قواطع دوائر فراغية من نوع عربة اليد

إن قاطع الدائرة الفراغية من نوع عربة اليد عالي الجودة SanGao مناسب للاستخدام في أنظمة AC 50HZ و40.5kV ثلاثية الطور، ويمكن استخدامه لتيار التحميل، وتيار التحميل الزائد، وتيار الخلل في المؤسسات الصناعية والتعدينية، ومحطات الطاقة، والمحطات الفرعية. كما أنها مناسبة لسيناريوهات التشغيل المتكررة. يعتمد قاطع الدائرة الكهربائية هذا هيكل التخطيط العلوي والسفلي، مما يقلل بشكل فعال من عمق قاطع الدائرة الكهربائية.

مميزة

تصنيع قواطع دوائر الفراغ من نوع عربة اليد يتوافق مع المعايير الوطنية الصينية GB1984-2003 "قواطع دوائر التيار المتردد ذات الجهد العالي"، DL/T403-2000 "الشروط الفنية لطلب قواطع دوائر الفراغ الداخلية 3.6-40.5 كيلو فولت" ومعايير EC الإيجابية ذات الصلة، ولها وظيفة تشابك موثوقة. آلية تشغيل قاطع الدائرة هي نوع تخزين الطاقة الزنبركي، والذي يمكن تشغيله عن طريق تخزين الطاقة AC أو DC أو تشغيله يدويًا.

يمكن أيضًا تجهيز قاطع الدائرة بآلية تشغيل مغناطيسية دائمة طويلة العمر، مع عمر ميكانيكي يصل إلى 20000 مرة، ويمكن استخدامه في حالات التشغيل المتكررة للغاية.

تم تصميم قاطع الدائرة الكهربائية في هيكل منفصل أمامي وخلفي، والذي يمكن استخدامه كوحدة تركيب ثابتة أو كوحدة مثبتة في المنتصف مع الهيكل.

من خلال اعتماد هيكل عازل مركب، يتم عزل غرفة إطفاء القوس ثلاثية الطور والجسم المشحون المرتبط بها بواسطة ثلاث حاويات عازلة مستقلة من راتنجات الإيبوكسي. بعد اعتماد هيكل العزل المركب، يلبي قاطع الدائرة متطلبات مسافة الهواء ومسافة الزحف في ظل ظروف التشغيل العادية، ويقلل بشكل فعال من حجم قاطع الدائرة. يتم تثبيت غرفة إطفاء القوس الفراغي للدائرة الكهربائية الرئيسية والوصلة الموصلة الديناميكية والثابتة داخل هيكل العزل، مما يجعل مسافة الطور إلى الطور 300 مم فقط.

جميع التوصيلات الكهربائية في الدائرة الرئيسية ثابتة ولها موثوقية عالية

بيئة الاستخدام:

الارتفاع: أقل من 3000 متر؛

درجة الحرارة البيئية: الحد الأقصى+40 درجة مئوية، الحد الأدنى -15 درجة مئوية؛

الرطوبة النسبية: المعدل اليومي لا يتجاوز 95%، المعدل الشهري لا يتجاوز 90%

الشدة الزلزالية: أقل من المستوى 8؛

أماكن خالية من الحرائق والانفجارات والغازات المسببة للتآكل والاهتزازات الشديدة،
