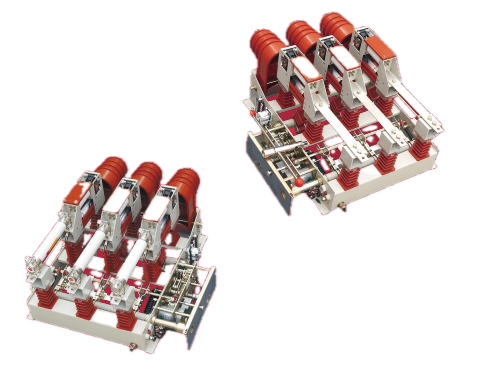

مفتاح فصل الحمل الفراغي وجهاز دمج الصمامات

يقوم مفتاح فصل الحمل الفراغي وجهاز دمج الصمامات بدمج قاطع الفراغ مع نظام تنسيق رحلة الصمامات. في ظل ظروف التحميل العادية، يعمل المفتاح بشكل مستقل. عندما يتجاوز تيار العطل تصنيف المصهر، يقوم دبوس مهاجم المصهر تلقائيًا بتشغيل آلية رحلة التبديل، مما يفتح نقاط الاتصال الرئيسية وينظف الدائرة. يتم تحقيق مسافة العزل ذات التأثير المباشر والمسافة المفتوحة للقاطع بضربة واحدة. يوفر مصراع التأريض، المتشابك مع مفتاح التأريض، اتصالاً أرضيًا مرئيًا للصيانة. تم تصميم الجهاز بجهد 12 كيلو فولت و630 أمبير مع تيار يتحمل لفترة قصيرة 20 كيلو أمبير، لتقديم خدمة موثوقة في كل من شبكات التوزيع الحضرية والريفية.

مبدأ العمل

داخل قاطع التفريغ، يتم إغلاق نقاط الاتصال في بيئة عالية الفراغ (عادةً أقل من 10⁻⁴ باسكال). عندما تنفصل نقاط الاتصال تحت الحمل، يتشكل قوس بخار معدني من مادة الاتصال المتبخرة. ومع ذلك، نظرًا لأن الفراغ لا يحتوي فعليًا على أي جزيئات غاز للتأين، فإن القوس لا يمكنه الحفاظ على نفسه وينطفئ عند أول تقاطع طبيعي للصفر مع التيار المتردد. يتكثف البخار المعدني بسرعة على أسطح التلامس والدروع، مما يستعيد قوة العزل الكهربائي خلال أجزاء من الثانية. لا تتطلب طريقة التبريد القوسي هذه أي وسائط خارجية (زيت أو SF₆) وتؤدي إلى الحد الأدنى من تآكل التلامس.

مزايا المنتج

الجمع بين التبديل والحماية

يقوم مفتاح فصل الحمل الفراغي وجهاز تجميع الصمامات بإجراء تبديل روتيني للأحمال، كما يوفر، باستخدام الصمامات، انقطاعًا للدائرة الكهربائية القصيرة. وهذا يلغي الحاجة إلى وجود قاطع دائرة منفصل في كل وحدة تغذية، مما يقلل من الإنفاق الرأسمالي.

بصمة مدمجة

تعمل آلية التشغيل على تقليل ضغط الجهد على القاطع خارج لحظة التبديل، مما يسمح بقاطع أصغر حجمًا وحجمًا إجماليًا للجهاز. وهذا يسمح بتخطيطات ذات كثافة أعلى في الوحدات الرئيسية الحلقية والمحطات الفرعية المدمجة.

عملية بضربة واحدة

يتم تحقيق مسافة العزل والمسافة المفتوحة للقاطع في حركة واحدة، مما يؤدي إلى تبسيط تسلسل التبديل وتقليل احتمالية خطأ المشغل.

التأريض المرئي للسلامة

يوفر مصراع التأريض، المتشابك مع مفتاح التأريض، إشارة مادية ومرئية للعزل، مما يتيح الوصول الآمن للصيانة دون أجهزة تأريض إضافية.

تقنية خالية من SF₆

يزيل انقطاع الفراغ مخاوف الغازات الدفيئة ويتجنب إجراءات المعالجة واختبار التسرب وإعادة التعبئة المرتبطة بمعدات SF₆.

تشخيص الخطأ

يشير التشغيل المتكرر للمصهر عادةً إلى مشكلات النظام الأساسية. فيما يلي الأسباب الرئيسية والتدابير التصحيحية:

ماس كهربائى للنظام: عند حدوث ماس كهربائي، يؤدي تيار العطل إلى إذابة عنصر المصهر بسرعة. يجب تحديد موقع العطل وإزالته (على سبيل المثال، إصلاح الكابل أو استبدال المعدات المعيبة) قبل استبدال المصهر بالتقييم الصحيح.

الزائد المستمر: يؤدي التشغيل المستمر فوق التيار المقنن إلى توليد حرارة زائدة، مما يتسبب في ذوبان المصهر. يجب تقليل الحمل إلى حدود تصنيف الجهاز، أو يجب ترقية تصنيف المصهر بالتنسيق مع دراسات حماية النظام.

اختيار الصمامات غير صحيح: إذا كان تصنيف عنصر المصهر منخفضًا جدًا بالنسبة للتطبيق، فستحدث عملية مزعجة. تحقق من تصنيف المصهر مقابل سعة المحول أو وحدة التغذية واستبدله بالعنصر ذو الحجم المناسب وفقًا لمخططات التنسيق الخاصة بالشركة المصنعة.

المعلمات التقنية

بيئات التطبيق

الشبكات الحلقية الحضرية

يعمل مفتاح فصل الحمل الفراغي وجهاز دمج الصمامات كمفتاح تقسيم في الوحدات الرئيسية الحلقية (RMUs). تسمح الأبعاد المدمجة، التي يتم تحقيقها من خلال تصميم آلية القيادة، بتكوينات المفاتيح الكهربائية ذات الكثافة العالية في المحطات الفرعية الحضرية ذات المساحة المحدودة. يعمل مفتاح التأريض المتكامل على تبسيط إجراءات الصيانة، مما يقلل من أوقات انقطاع الخدمة أثناء العمل المجدول.

المنشآت الصناعية

بالنسبة للمنشآت الصناعية ذات مراكز التحميل المتعددة، يوفر مفتاح فصل الحمل الفراغي ووحدة دمج الصمامات تبديل الحمل عند مداخل المحولات ونقاط التغذية. يوفر خيار مجموعة التبديل والصمام حماية من ماس كهربائى دون حساب قاطع دائرة مفرغ بالكامل، وهو مناسب للمغذيات غير الحرجة حيث يتم توفير الحماية من الأخطاء عند المنبع.

شبكات التوزيع الريفية

يمثل التوزيع الريفي تحديات محددة: أطوال التغذية الطويلة، والتحميل المتغير، وتقلبات الجهد. في نهاية مغذيات 10 كيلو فولت الطويلة، يمكن أن يكون انخفاض الجهد خلال فترات ذروة التحميل كبيرًا، مما يؤدي إلى انخفاض الجهد في مقر العميل. يعالج الجهاز هذا بطريقتين. أولاً، يتيح التثبيت في نقاط استراتيجية على طول وحدات التغذية الطويلة لمشغلي الشبكات تقسيم الخط وعزل الأخطاء وتقليل مناطق الانقطاع. ثانيًا، يمكن للجهاز تبديل صنابير المحولات وبنوك المكثفات، مما يسمح للمشغلين بإدارة ملفات تعريف الجهد بشكل أكثر فعالية. في السياقات الريفية، تعد متطلبات الصيانة المنخفضة للجهاز ذات قيمة خاصة - فقد تقطع أطقم الصيانة مسافات كبيرة للوصول إلى الموقع، وبالتالي فإن موثوقية المعدات بين الزيارات تقلل بشكل مباشر من تكاليف التشغيل.

التعليمات

س1: كيف يطفئ قاطع الفراغ القوس؟

عندما تنفصل نقاط التلامس الموجودة داخل قاطع التفريغ تحت الحمل، يتشكل قوس بخار معدني بين أسطح التلامس. نظرًا لأن القاطع يحافظ على فراغ عالٍ مع وجود عدد قليل من جزيئات الغاز المتاحة للتأين، فإن القوس لا يمكنه الحفاظ على نفسه وينطفئ عند أول تقاطع طبيعي للتيار. تتميز طريقة إخماد القوس هذه بالكفاءة والسرعة ولا تتطلب أي وسائط خارجية لتبريد القوس الكهربائي.

س2: ما أسباب كثرة تشغيل الفيوزات وكيف يتم علاجها؟

يشير التشغيل المتكرر للمصهر عادةً إلى وجود أخطاء في النظام. الأسباب الرئيسية هي: دائرة قصر في النظام (تيار الخلل يذيب عنصر المصهر؛ يجب تحديد موقع العطل وإزالته قبل استبدال المصهر بالتقييم الصحيح)، الحمل الزائد المستمر (التشغيل فوق التيار المقنن لفترات طويلة؛ يجب تقليل الحمل)، أو اختيار المصهر غير الصحيح (تصنيف عنصر المصهر منخفض جدًا بالنسبة للتطبيق؛ يجب استبدال المصهر بالتقييم الصحيح).

س 3: أين يتم عادةً تطبيق مفتاح فصل الحمل الفراغي وجهاز تجميع الصمامات؟

الجهاز مناسب لأنظمة الجهد المتوسط ​​ذات التيار المتردد ثلاثية الطور. تشمل التطبيقات النموذجية الوحدات الرئيسية الحلقية (RMUs)، والمحطات الفرعية المدمجة، ومفاتيح تقسيم خطوط التوزيع، وحماية المحولات عند دمجها مع الصمامات.

س 4: هل يمكن لهذا الجهاز أن يحل محل قاطع الدائرة الكهربائية؟

لا، لقد تم تصميم الجهاز لتبديل الأحمال، وعندما يكون مزودًا بصمامات، فإنه يوفر حماية من قصر الدائرة. تم تصميم قاطع الدائرة الفراغية لمقاطعة تيارات الحمل العادية وتيارات خطأ الدائرة القصيرة مباشرةً. بالنسبة للتطبيقات التي يتم فيها توفير الحماية من الأخطاء الأولية بالفعل، يوفر هذا الجهاز حلاً أكثر فعالية من حيث التكلفة من قاطع الدائرة المفرغ الكامل.

لماذا تختار سانجاو؟

1. القدرة على التصنيع

تدير شركة SanGao موقعًا مساحته 10 مو (6,667 مترًا مربعًا) في مدينة ليوشي بمقاطعة تشجيانغ، مع مساحة أرضية للإنتاج تبلغ 10000 متر مربع، ويحتوي على خطوط تجميع واختبار مخصصة للمفاتيح الكهربائية ذات الجهد المتوسط.

2. الفريق الفني

توظف الشركة 120 موظفًا، بما في ذلك 20 مهندسًا من المستوى المتوسط ​​إلى الأعلى يغطون التصميم الميكانيكي والعزل عالي الجهد وضمان الجودة. رأس المال المسجل هو 81.68 مليون يوان صيني، وإجمالي الأصول حوالي 200 مليون يوان صيني.

3. أنظمة الجودة المعتمدة

ويتم الإنتاج بموجب شهادات ISO 9001:2008 وISO 14001 وISO 45001. ويتطلب ذلك مراقبة موثقة للموردين، والتفتيش الوارد، والفحوصات أثناء العملية، واختبار القبول النهائي.

4. إمكانية تتبع العملية

يتتبع نظام تخطيط موارد المؤسسات (ERP) المواد وعمليات التصنيع وسجلات الاختبار. يتم إجراء تسلسل لكل وحدة مع أرشفة بيانات الاختبار من أجل التتبع الكامل.

5. الاختبار الروتيني

يخضع كل جهاز لاختبارات تحمل العزل الكهربائي (الدائرة الرئيسية والأرض)، واختبارات التشغيل الميكانيكية تحت التحكم اليدوي والكهربائي، وقياسات مقاومة التلامس. تخضع وحدات العينة لاختبارات التيار قصيرة الوقت للتحقق من صحة 20 كيلو أمبير / 4 ثوانٍ.

6. الشراكات الفنية

تتعاون SanGao مع Xi'an Senyuan، ومعهد بكين لأبحاث الكهرباء، ومعهد Xi'an لأبحاث الجهد العالي لاختبار النوع والامتثال لمعايير GB وIEC.

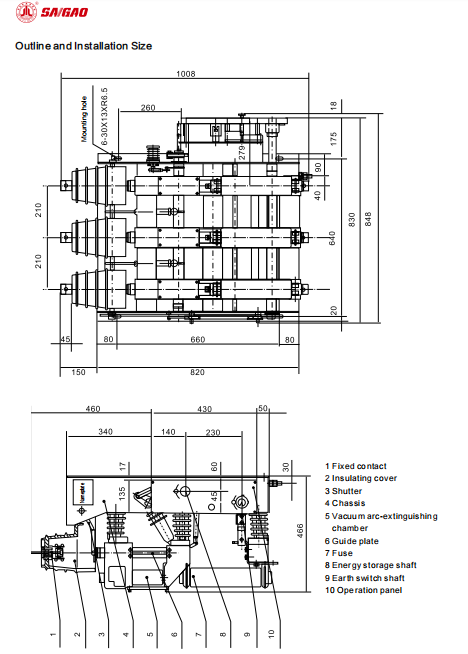

انهيار المكون

لا.	عنصر
1	اتصال ثابت
2	غطاء عازل
3	مصراع
4	الهيكل
5	غرفة إطفاء القوس الفراغي
6	لوحة إرشادية
7	الصمامات
8	رمح تخزين الطاقة
9	رمح التبديل الأرض
10	لوحة التشغيل
