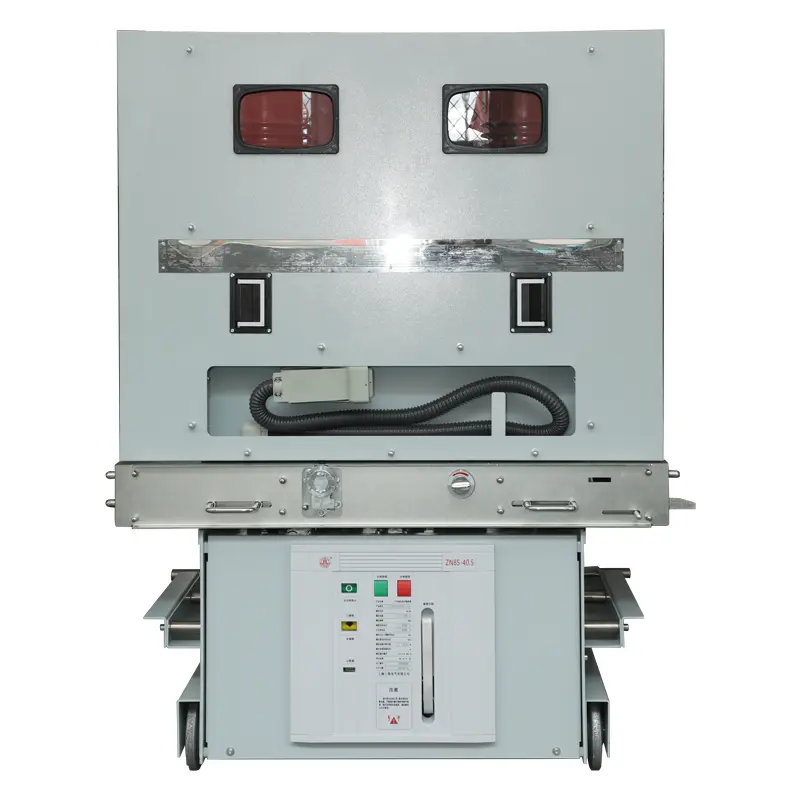

قواطع دوائر فراغية داخلية ذات جهد عالي

يعتمد قاطع الدائرة الفراغية الداخلي SanGao HV هيكلًا عازلًا صلبًا ويستخدم تقنية الختم الإيبوكسي المتقدمة للجمع عضويًا بين غرف إطفاء القوس الفراغي والدوائر الكهربائية الرئيسية ودعامات العزل والمكونات الأخرى في عمود مغلق متكامل لأول مرة. تم بنجاح حل مشكلة التسامح البيئي لقواطع الدائرة الكهربائية بشكل أساسي، مما جعل تطبيقها أكثر انتشارًا.

يعتمد القطب الصلب المحكم المتكامل تقنية الحمل الحراري الذاتي، مما يحل بذكاء مشكلة تبديد الحرارة الناتج عن هياكل العزل الصلبة. قاطع الدائرة الفراغية عالي الجهد الداخلي من سلسلة VBR (VS1) -12 هو قاطع الدائرة الكهربائية الذي يحقق مفهوم الصيانة المجانية في الصين.

إن تطبيق غرفة إطفاء قوس قواطع التفريغ الداخلي ذات العمر الطويل وتقنية ختم صب الإيبوكسي يضمن تكامل العمود المختوم بدون صيانة ، وآلية تشغيل المغناطيس الدائم ذات الموثوقية العالية التي يمكن استخدامها تضمن التشغيل الخالي من الصيانة لآلية التشغيل. يتخلى جزء التحكم الإلكتروني عن المفتاح المساعد التقليدي ويستبدله بمفتاح القرب الكهروضوئي، ويعتمد مصدر طاقة إلكتروني بالكامل ووحدة تحكم ذكية لضمان التشغيل المجاني لجزء التحكم الإلكتروني

إن قاطع الدائرة الفراغية الداخلي HV عبارة عن مجموعة مفاتيح داخلية لأنظمة الطاقة AC 50 هرتز ثلاثية الطور بجهد مقدر يبلغ 12 كيلو فولت. إنه بمثابة وحدة حماية وتحكم لمعدات شبكة الطاقة ومعدات الطاقة في المؤسسات الصناعية والتعدين. مناسب للأماكن التي تتطلب تشغيلًا متكررًا عند تيار العمل المقدر، أو حالات انقطاع متعددة لتيار الدائرة القصيرة.

يعتمد قاطع الدائرة تصميمًا متكاملًا لآلية التشغيل وجسم قاطع الدائرة، والذي يمكن استخدامه كوحدة تركيب ثابتة أو تجهيزه بآلية دفع مخصصة لتشكيل وحدة عربة يدوية.

إن قاطع الدائرة الفراغية الداخلي HV مناسب لأنظمة طاقة التيار المتردد ثلاثية الطور بجهد مقدر 12KV وتردد 50 هرتز. يمكن استخدامه على نطاق واسع في محطات الطاقة والمحطات الفرعية والبتروكيماويات والمعادن ومطارات التصنيع والمناطق السكنية كجهاز تحكم وحماية للمرافق الكهربائية. إنها مناسبة بشكل خاص للأماكن التي يتم فيها فصل التشغيل المتكرر أو تيارات الدائرة القصيرة المتعددة تحت التيار المقدر. يمكن تركيبه في مجموعة المفاتيح الكهربائية المعزولة بالهواء الداخلي (مثل KYN28 وKYN96) لدعم الاستخدام. قاطع الدائرة يتوافق مع متطلبات GB1984 "قواطع التيار المتردد ذات الجهد العالي"، JB Factory T3855 "قواطع التيار المتردد ذات الجهد العالي"، DL/T 403 "الشروط الفنية لطلب قواطع الدائرة ذات الجهد العالي 12KV~40.5kV"، ويلبي المتطلبات ذات الصلة للمعايير مثل IEC62271-100.

بيئة الاستخدام:

درجة الحرارة البيئية: لا تزيد عن +40 درجة مئوية، ولا تقل عن -15 درجة مئوية (يسمح بالتخزين والنقل عند -30% درجة مئوية)؛

الارتفاع: لا يتجاوز 2000 متر؛

الرطوبة النسبية: المتوسط ​​اليومي لا يزيد عن 95%، المتوسط ​​الشهري لا يتجاوز 90%، المتوسط ​​اليومي لضغط البخار المشبع لا يتجاوز 2.2x10 ميجا باسكال، المتوسط ​​الشهري لا يتجاوز 1.8x10 درجة ميجا باسكال:

الشدة الزلزالية: لا تتجاوز المستوى 8؛

مكان خالي من الحرائق والانفجارات والتلوث الخطير والتآكل الكيميائي والاهتزازات الشديدة.
