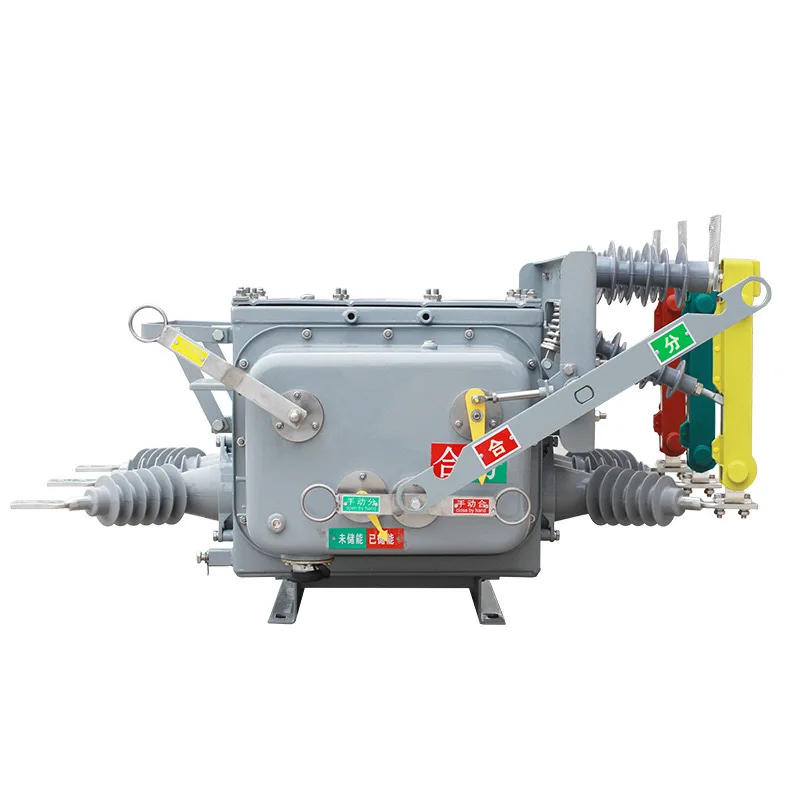

قواطع الدائرة ثلاثية الطور

إذا تم تعيين كتلة قواطع دائرة Sangao المتينة ثلاثية الطور على وضع التحكم الخارجي ، فسيتم عرض إدخال التحكم في أيقونة الكتلة. إذا تم تعيين قواطع دائرة ثلاث طور على وضع التحكم الداخلي ، فحدد وقت التبديل في مربع حوار الكتلة. يتم التحكم في ثلاثة قواطع دوائر منفصلة بواسطة نفس الإشارة.

تستخدم كتلة قاطع الدائرة من ثلاث مراحل ثلاث كتل قاطع الدائرة المتصلة بين المدخلات وإخراج الكتلة. يمكنك استخدام هذه الكتلة في السلسلة مع المكونات ثلاثية الطور المراد تبديلها. عملية إطفاء القوس لكتلة ثلاثية الطور هي نفس عملية قاطع الدائرة. يتضمن النموذج دوائر المخزن المؤقت لـ RS Series CS. يمكنهم اختيار الاتصال بثلاثة قواطع دوائر منفصلة. إذا تم توصيل قاطع الدائرة من ثلاث مراحل في سلسلة مع دائرة استقرائية أو دائرة مفتوحة أو المصدر الحالي ، فيجب استخدام المخزن المؤقت.

تعتبر قواطع دوائر الطور الثلاث مكونات حرجة في البنية التحتية لتوزيع الطاقة ، وخاصة في البيئات التجارية والصناعية. على عكس قواطع الدوائر ذات الطور الواحد المستخدمة في المناطق السكنية ، تم تصميم قواطع الدوائر هذه للتعامل مع أحمال الجهد العالي والأحمال الكهربائية. يتطلب اختيار قاطع الدائرة من ثلاث مراحل مناسب فهمًا شاملاً لمواصفاته ومتطلباته التشغيلية.

ستستكشف هذه المقالة المواصفات الرئيسية لاختيار قواطع دوائر ثلاث طور ، وأنواع قواطع الدوائر ثلاثية الطور ، وأهمية خصائص الرحلة وتصنيفات الحماية. يعد فهم هذه الجوانب أمرًا بالغ الأهمية لضمان سلامة الأنظمة الكهربائية وكفاءتها واستدامتها في مواجهة التطورات التكنولوجية المتطورة باستمرار.

قاطع الدائرة من ثلاث مراحل هو جهاز دائرة التحكم المغناطيسي المكون من ثلاثة أدوات يحتوي على الوظائف التالية:

مفتاح العزل: توفر قواطع دوائر ثلاث طور طريقة لعزل موصلات الدوائر عن مصدر الطاقة الخاص بها. يمكن لمقبض تبديل واحد تشغيل جميع الرافعات الثلاثة. عند استخدامها بهذه الطريقة ، يُعرف أيضًا باسم مفتاح السلامة أو العزل.

واقي الدائرة: يوفر حماية موثوقة للحمل الزائد للدائرة. يتكون هذا الهيكل من ثلاثة أعمدة مفردة ، لكل منها تيار مصنّف من 5A ، تم تجميعه باستخدام جهاز متشابك ميكانيكي داخلي يقوم بتنشيط جميع الوحدات في وقت واحد ويفتح كل موصل خط. عند التحميل الزائد ، سينتقل مقبض تبديل واحد إلى الموضع المغلق ولا يمكن إغلاقه بالقوة حتى يتم تخفيف الحمل الزائد. يقال أن هذا هو "السفر الحر".

مفتاح التحكم اليدوي: سلسلة تأخير الخاصة التي تعثرت على السعة التيار المكسور العالي تجعلها مناسبة كمفتاح التحكم/إيقاف تشغيل المحرك المباشر عند استخدامه ضمن القيمة المقدرة. يمكن أيضًا الإشارة إليها على أنها مفتاح دائرة المحرك.
