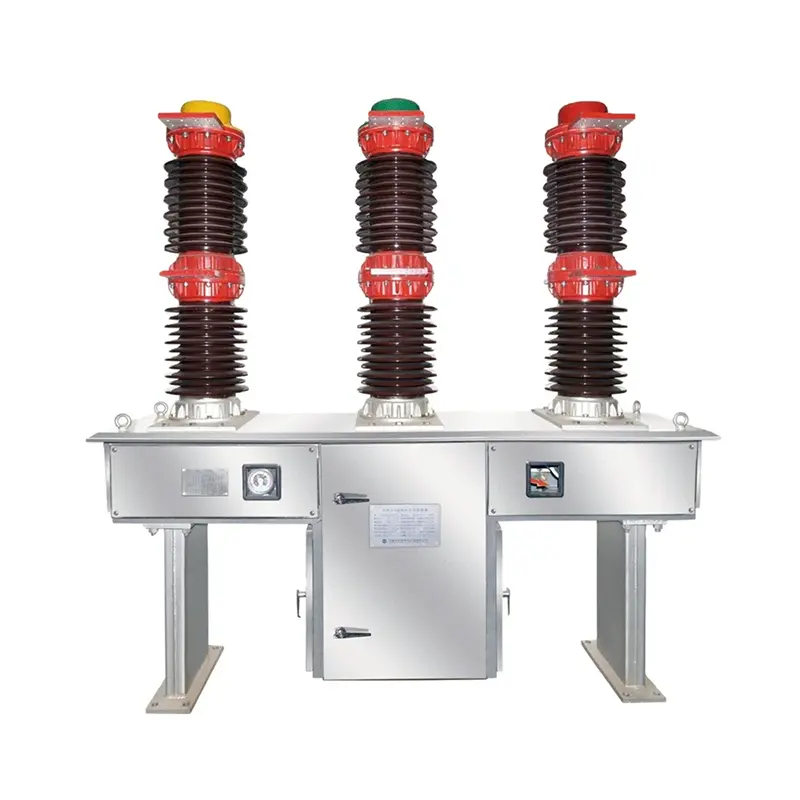

قاطع دائرة الغاز في الهواء الطلق

يوفر قاطع دائرة الغاز في الهواء الطلق في Sangao للعملاء مجموعة شاملة من التصميمات القياسية لـ ANSI و IEC ، بالإضافة إلى أحدث التطورات في تكنولوجيا التبديل ، بما في ذلك غاز SF6 أو انقطاع الفراغ ، أو آليات المغناطيسية أو الربيع ، أو العلب الحية أو الميتة ، والمعروفة باسم Deghouse أو Kiosk Designs ، مما يتيح لتطبيقات الأمراض المتوسطة وتطبيقات الشوط الذكي.

لن يؤدي انهيار غاز SF6 إلى التقطيع الحالي أو الجهد الزائد.

تضمن هذه الخصائص الحياة الكهربائية الطويلة لقاطع الدائرة وتقييد الضغوط الديناميكية ، التيار المستمر ، والحرارة على الجهاز.

تتيح تخزين الطاقة من نوع GSH (MH) وآلية التشغيل الميكانيكية المجانية للفتح والإغلاق من خلال السيطرة المحلية وجهاز التحكم عن بعد.

تقع حركيات التنشيط لآلية التشغيل ، والاتصالات المتحركة ، وسخان مكثف مكثف داخل غلاف معدني مغلق ، والذي يعمل أيضًا كدعم للأقطاب الكهربائية.

يتم دعم الهيكل أعلاه بإطار مصنوع من أجزاء معدنية قابلة للتمديد ، مما يسمح بتعديل ارتفاع محطات قاطع الدائرة من 2800 مم إلى 3700 ملم.

مستوى حماية الغلاف المعدني هو IP 54 (*) ، وهو مزود بباب مغلق مع نافذة تفتيش.

الصدفة مصنوعة من صفيحة فولاذية وتوفر حماية كافية من السطح من خلال عمليات المعادن والطلاء الخاصة. لقد خضع الهيكل الداعم للعلاج المجلفن الساخن.

حقول التطبيق

يتم استخدام قاطع دائرة الغاز في الهواء الطلق لتوزيع الطاقة ، للسيطرة على الدوائر وحمايتها ، وكذلك للسيطرة على المحولات ، ومقومات المكثفات ، وما إلى ذلك ، وما إلى ذلك.

نظرًا لتكنولوجيا قاطع دائرة التخزين المؤقت التلقائي SF6 ، لا تولد قواطع دوائر الغاز في الهواء الطلق الجهد الزائد أثناء عملية التبديل ، مما يجعلها مناسبة جدًا لإعادة التعديل التحديثي والترقية وتوسيع الأجهزة القديمة ، حيث قد تعرضت مواد العزل للكابلات والمعدات للتوتر أثناء الاستخدام.

بيئة الاستخدام

1. الارتفاع: لا يتجاوز 2500 متر ؛ هضبة من النوع 4000 متر.

2. درجة الحرارة البيئية: -30 ℃ -+40 ℃ (المتطلبات الخاصة -40 ℃ -+40 ℃) ؛

3. الرطوبة النسبية: المتوسط اليومي لا يتجاوز 95 ٪ ، المتوسط الشهري لا يتجاوز 90 ٪ (25 درجة مئوية) ؛

4. سرعة الرياح: لا تتجاوز 35 مترًا في الثانية ؛

5. الأماكن دون مواد قابلة للاشتعال ، ومخاطر الانفجار ، والتآكل الكيميائي ، والاهتزازات الشديدة.
