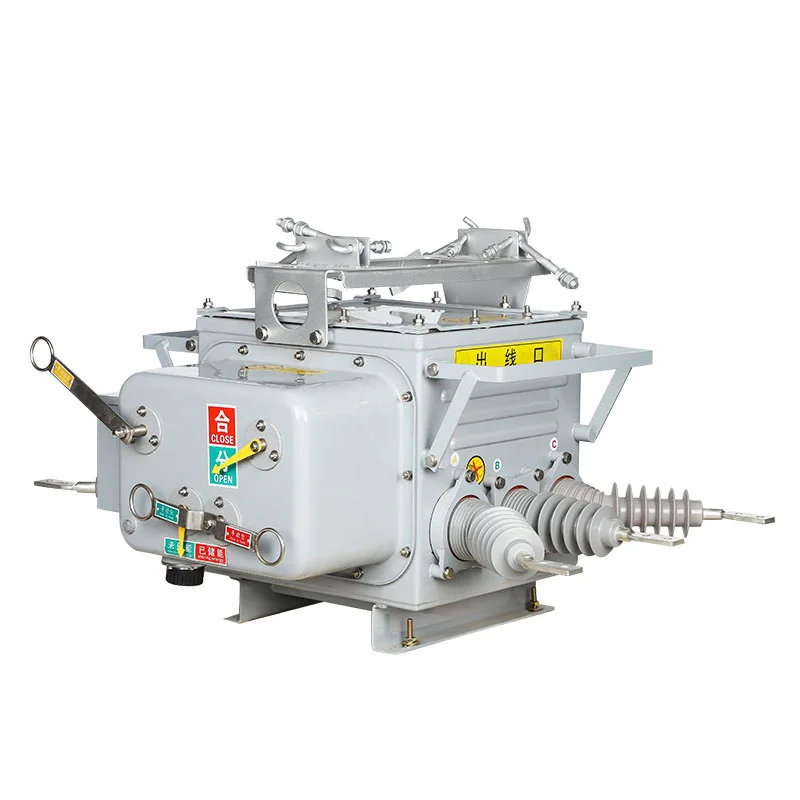

قواطع دوائر فراغ الحدود الخارجية

قاطع الدائرة الكهربائية ذو الحدود الخارجية المتين SanGao (المشار إليه فيما يلي باسم "قاطع الدائرة الكهربائية") مناسب لمجموعة المفاتيح الكهربائية ذات الجهد العالي في الهواء الطلق مع تيار متردد ثلاثي الطور 50 هرتز والجهد المقدر 33 كيلو فولت وأدناه. تم تجهيز جسم قاطع الدائرة الكهربائية بغرفة إطفاء القوس الفراغي، ومحول تيار، ومحول تيار تسلسلي صفر، وما إلى ذلك. يحتوي قاطع الدائرة على وضع الإدارة عن بعد، ووظيفة التحكم في الحماية، ووظيفة الاتصال. يمكنه الحكم والكشف بشكل موثوق عن المحطات الفرعية والمؤسسات الصناعية والتعدين وشبكات الطاقة الحضرية والريفية لغرض المراقبة والحماية. مناسب خصيصًا للتشغيل المتكرر للتيار التسلسلي على مستوى الأرض والمدينة بمستوى ملي أمبير صفر وتيار الدائرة القصيرة من مرحلة إلى مرحلة، مما يحقق الإزالة التلقائية لأخطاء التأريض أحادية الطور وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة.

يقوم قاطع الدائرة الفراغية ذو الحدود الخارجية بمقاطعة القوس في وضع الفراغ ويستخدم عزل غاز SF6. يعتمد الصندوق على تكنولوجيا متقدمة لختم الغاز المستورد، وبنية مقاومة للانفجار والعزل، مع أداء ختم شامل ممتاز. كما تم تحسين أداء الختم لقنوات الاستيراد والتصدير، وأداء الختم العام جيد. يجب ألا يتسرب غاز SF6 المملوء بالداخل أو يتأثر بالبيئة الخارجية. لقد تم تصغير آلية تشغيل الزنبرك وتحسين أدائها. اعتماد سلسلة النقل الرئيسية ونظام الرحلة متعدد المراحل، مع مقاومة منخفضة وارتفاع درجة الحرارة المنخفضة. تتفوق موثوقيتها واستقرارها على آليات الزنبرك التقليدية.

يتم تركيب هذا المنتج عند حدود مسؤولية خطوط التوزيع الهوائية. ستقوم الواجهة الأمامية للخط الوارد للمستخدم تلقائيًا بإزالة أخطاء التأريض أحادية الطور وأخطاء الدائرة القصيرة من مرحلة إلى أخرى داخل نظام المستخدم، وتجنب انتشار الأخطاء في عالم المستخدم إلى خط النقل الرئيسي، وضمان السلامة الكهربائية للمستخدمين غير المعيبين، وتحسين الموثوقية الكهربائية. إذا كان العطل دائمًا وفشلت عملية إعادة إغلاق المحطة الفرعية، فإن الحادث الذي وقع في موقع مستخدم الجهد المتوسط ​​سيؤدي إلى قطع خط التوزيع الرئيسي بالكامل. إن حادث النقل الشائع هذا في شبكة الكهرباء سيسبب خسائر كبيرة للمجتمع.

الحالة البيئية

(1) درجة حرارة الهواء البيئي: -40 درجة مئوية~+40 درجة مئوية؛ التغير اليومي في درجة الحرارة لا يتجاوز 25 درجة مئوية؛ وفقًا لخصائص غاز SF6، عندما تكون درجة الحرارة المحيطة -40 درجة مئوية والضغط داخل الخزان 0.05Mpa، فإن SF6 لا يزال في حالة غازية لضمان التشغيل الطبيعي للمنتج. عندما تكون درجة الحرارة المحيطة -40 درجة مئوية وضغط المقياس هو 0.05Mpa، فإن نقطة التميع لـ SF6 تكون -55 درجة مئوية؛ عندما يكون ضغط المقياس صفرًا، فإن نقطة التميع SF6 لن تتجاوز -60 درجة مئوية.

(2) سرعة الرياح لا تتجاوز 35 م/ث؛

(3) مكان خالي من القابلية للاشتعال، أو خطر الانفجار، أو التآكل الكيميائي القوي (مثل الأحماض المختلفة، أو القلويات، أو الدخان)، والاهتزاز القوي.

(4) الارتفاع: ≥ 1000 م؛

(5) سمك التغطية: 10 مم؛

(6) مستوى تلوث الهواء: المستوى 4؛

(7) الشدة الزلزالية: ≥ 7 درجات؛

(8) طريقة تأريض النقطة المحايدة في شبكة الطاقة: النقطة المحايدة غير مؤرضة، بل يتم تأريضها من خلال ملف قمع القوس، ويتم تأريض نقطة الصفر من خلال مقاومة منخفضة.
