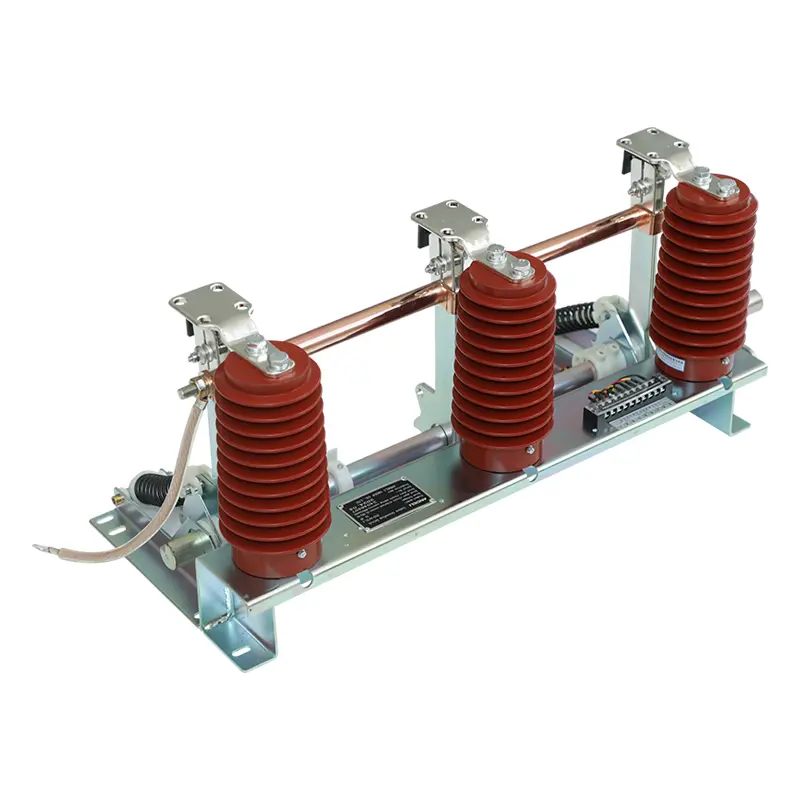

مفتاح أرضي للتيار المتردد الداخلي مع سكين أرضي عالي السرعة

يوفر المحول الأرضي للتيار المتردد الداخلي المزود بسكين أرضي عالي السرعة من SanGao معدات تأريض متخصصة متوسطة الجهد مخصصة للتحكم في المخاطر أثناء صيانة معدات الطاقة الداخلية. يغطي ظروف العمل من 3 كيلو فولت إلى 12 كيلو فولت تيار متردد ثلاثي الطور 50/60 هرتز، كما أن تصميم السكين الأرضي عالي السرعة يقلل من وقت عمل التأريض ويقلل من تهديدات السلامة لأطقم الصيانة.

استجابة التأريض السريعة لصيانة أكثر أمانًا للجهد المتوسط

أثناء صيانة المعدات ذات الجهد العالي، تؤثر سرعة التأريض والموثوقية الميكانيكية بشكل مباشر على سلامة المشغل. عندما يتم عزل الدائرة، يوفر مفتاح التأريض مسار تأريض يمكن التحكم فيه لمنع مخاطر الجهد غير المتوقعة.

يسمح تصميم السكين الأرضي عالي السرعة بإكمال عملية التأريض بسرعة من خلال الحركة المنسقة لعمود التشغيل وذراع الكرنك وآلية الزنبرك ومجموعة سكين التأريض.

يتم استخدام المفتاح الأرضي للتيار المتردد الداخلي المزود بسكين أرضي عالي السرعة بشكل أساسي من أجل:

• تأريض المعدات الكهربائية ذات الجهد العالي أثناء الصيانة

• حماية الفنيين من ظهور الجهد العرضي

• الحد من المخاطر الناجمة عن الجهد المستحث والكهرباء الساكنة

• توفير مسارات تيار الأعطال التأريضية في الأنظمة الكهربائية

على عكس توصيلات التأريض البسيطة، يوفر مفتاح التأريض المخصص تشغيلًا ميكانيكيًا يتم التحكم فيه وموضع تأريض محدد داخل أنظمة المفاتيح الكهربائية.

كيف يعمل هيكل سكين الأرض عالي السرعة؟

يعتمد الأداء التشغيلي لمفتاح التيار المتردد الأرضي الداخلي المزود بسكين أرضي عالي السرعة بشكل كبير على التفاعل بين المكونات الميكانيكية.

الهيكل الرئيسي يشمل:

• قوس

• تجميع سكين التأريض

• اتصال ثابت

• الاستشعار

• رمح الدورية

• ذراع دوارة

• ربيع الضغط

• كم موصل

• اتصال مرن

عندما تقوم آلية التشغيل بإغلاق مفتاح التأريض، فإن عزم التشغيل يدفع العمود الرئيسي والذراع الدوار نحو موضع الإغلاق. بعد تجاوز النقطة الميتة لزنبرك الضغط، يتم تحرير طاقة الزنبرك المخزنة، مما يسمح لمجموعة سكين التأريض بالتحرك بسرعة إلى الوضع المغلق.

تحافظ سكينة التأريض على اتصال ثابت مع الاتصال الثابت من خلال هيكل الزنبرك القرصي، مما يساعد على تحقيق اتصال كهربائي مستقر.

يساعد هذا التصميم الميكانيكي على تحسين:

• اتساق سرعة الإغلاق

• ثبات ضغط الاتصال

• موثوقية التشغيل على المدى الطويل

المواصفات الفنية

تم تصميم الجهاز لتطبيقات الجهد المتوسط ​​الداخلية التي تتطلب عملية تأريض آمنة.

سيناريوهات التطبيق حيث يكون التأريض السريع مهمًا

غرف صيانة المفاتيح الكهربائية الداخلية

في غرف التوزيع، يحتاج موظفو الصيانة إلى طريقة موثوقة للتأكد من تأريض المعدات قبل الفحص. يوفر مفتاح التأريض نقطة تأريض مخصصة بعد اكتمال إجراءات العزل.

أنظمة الطاقة الصناعية

قد تتطلب المصانع التي تستخدم معدات الجهد المتوسط ​​صيانة دورية للمحولات والمغذيات والمفاتيح الكهربائية. تساعد آلية التأريض المستقرة على تقليل المخاطر أثناء عمليات إيقاف التشغيل المجدولة.

المحطات الفرعية

تحتوي المحطات الفرعية على دوائر متعددة الجهد العالي حيث قد يؤدي الجهد العرضي أو التيار المستحث أو التأثيرات الكهرومغناطيسية إلى خلق مخاطر. تساعد معدات التأريض على إنشاء بيئة صيانة أكثر أمانًا.

بيئات خطوط النقل الموازية

عندما يتم إلغاء تنشيط أحد الخطوط الهوائية بينما تظل الخطوط القريبة نشطة، يمكن أن يؤدي الحث الكهروستاتيكي والكهرومغناطيسي إلى توليد جهد مستحث. تساعد مفاتيح التأريض في التخلص من هذه التأثيرات وحماية عمال الصيانة.

مراقبة الجودة تركز على سلامة التأريض

تعد مفاتيح التأريض مكونات متعلقة بالسلامة في أنظمة الطاقة، لذا يحتاج فحص التصنيع إلى التركيز على كل من التشغيل الميكانيكي وجودة التوصيل الكهربائي.

ينطبق سانجاو:

• ISO9001:2008 نظام إدارة الجودة

• نظام الإدارة البيئية ISO14001

• OHSMS 18001 نظام إدارة الصحة والسلامة المهنية

بالنسبة لمفتاح التيار المتردد الأرضي الداخلي المزود بسكين أرضي عالي السرعة، تتضمن مراقبة الجودة ما يلي:

• التحقق من دقة حركة سكين التأريض

• فحص نقاط التوصيل الموصلة

• التحقق من اتساق التشغيل الميكانيكي

• التأكد من حالة المنتج النهائي قبل الشحن

تساعد خطوات الفحص هذه على تقليل مشكلات ضبط التثبيت بعد وصول المعدات إلى موقع المشروع.

التعليمات

1. ما هو الغرض الرئيسي من معدات التأريض هذه؟

فهو يوفر مسارًا تأريضًا للمعدات الكهربائية ذات الجهد العالي أثناء الصيانة ويساعد على حماية الفنيين من مخاطر الجهد الكهربي العرضي.

2. لماذا يعتبر تصميم سكين الأرض عالي السرعة مهمًا؟

تساعد آلية العمل السريع الشفرة الأرضية على الوصول إلى الوضع المغلق بسرعة والحفاظ على اتصال موثوق به مع جهة الاتصال الثابتة.

3. ما هي أنظمة الطاقة المناسبة لهذه المعدات؟

إنها مناسبة لأنظمة الطاقة الداخلية ثلاثية الطور 3-12 كيلو فولت تيار متردد 50(60) هرتز.

4. هل يمكن تركيبه مع خزائن المفاتيح الموجودة؟

نعم. تم تصميم مفتاح التيار المتردد الأرضي الداخلي المزود بسكين أرضي عالي السرعة للعمل مع العديد من خزانات المفاتيح ذات الجهد العالي، ولكن يجب تأكيد توافق التثبيت وفقًا لتصميم الخزانة المحدد.
