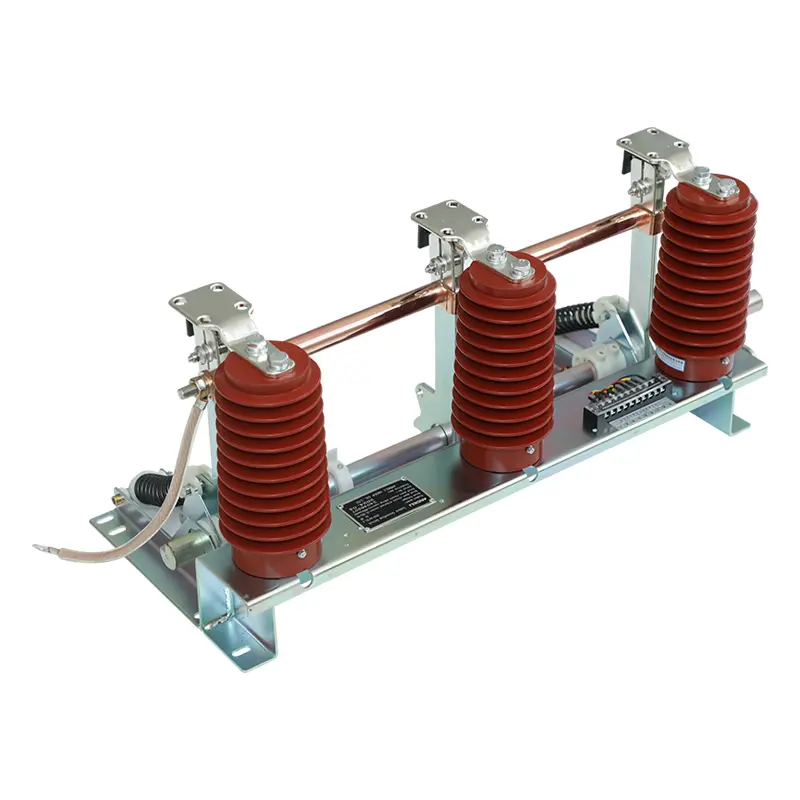

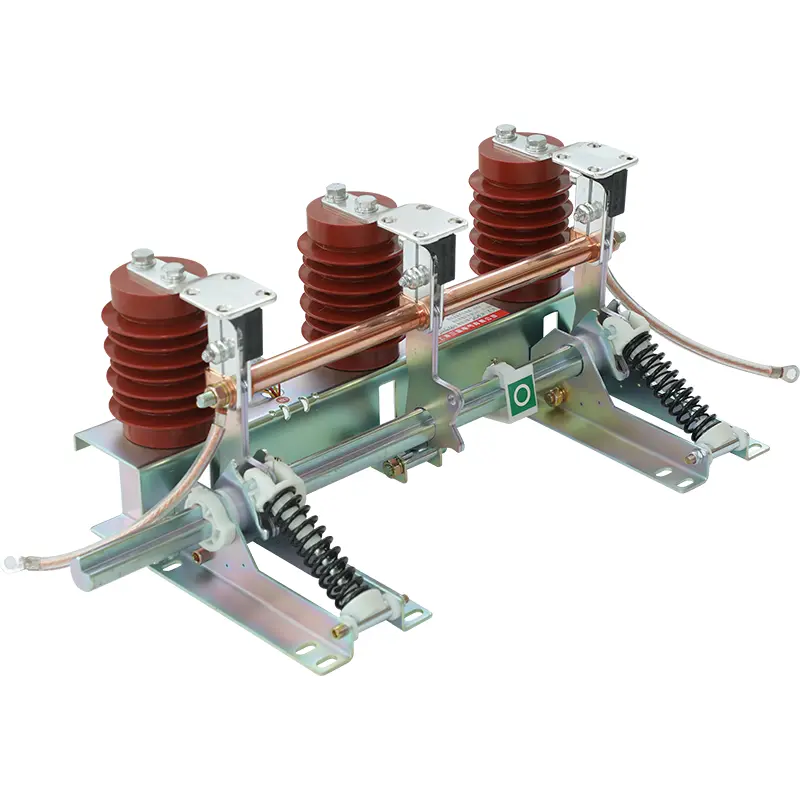

مفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية ذات الجهد العالي

يتم الحصول على مفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية عالية الجهد من SanGao على نطاق واسع من قبل منتجي المفاتيح الكهربائية ومحطات المحولات الفرعية ومشاريع التوزيع الصناعية التي تسعى إلى تحقيق حجم صغير وأداء حماية التأريض المطابق. تم تحسين هذا التصميم الهيكلي المتكامل للتجميع السلس مع هياكل الخزانات عالية الجهد، مما يتيح عزل الدائرة بالكامل، ويزيل مخاطر صدمة الجهد المتبقي، ويعزز الاستقرار العام لجميع سير عمل الصيانة في الموقع.

تصميم التأريض المتكامل لأنظمة المفاتيح الكهربائية المدمجة

لا تتطلب أنظمة المفاتيح الكهربائية الحديثة أداءً كهربائيًا فحسب، بل تتطلب أيضًا استخدامًا فعالاً للمساحة الداخلية. قد يؤدي تركيب معدات تأريض منفصلة إلى زيادة تعقيد الخزانة ويتطلب ترتيبات تركيب إضافية.

يدمج التصميم المدمج وظيفة التأريض مباشرة في هيكل مجموعة المفاتيح الكهربائية، مما يسمح للكابينة بتحقيق تشغيل أكثر أمانًا دون شغل مساحة خارجية غير ضرورية.

وتشمل الأغراض الرئيسية ما يلي:

• توفير مسار تأريض بعد العزل الكهربائي

• حماية موظفي الصيانة من التيار الكهربائي العرضي

• دعم الفحص الآمن لمكونات المفاتيح الكهربائية

• تحسين التنسيق بين معدات التأريض وهيكل الخزانة

بالنسبة لمصنعي المفاتيح الكهربائية، يعمل مفتاح التأريض المدمج في المفاتيح الكهربائية ذات الجهد العالي على تبسيط تصميم الخزانة وتحسين التنسيق العام للمعدات.

كيف يعمل هيكل التأريض المدمج على تحسين سلامة الخزانة؟

تحتوي خزائن المفاتيح ذات الجهد العالي على مكونات كهربائية متعددة، بما في ذلك قضبان التوصيل وقواطع الدائرة الكهربائية ووصلات الكابلات. أثناء الصيانة، حتى المكونات المعزولة قد تكون قد تسببت في جهد كهربائي أو طاقة كهربائية متبقية.

يساعد مفتاح التأريض على إنشاء اتصال تأريض منخفض المقاومة لتحسين ظروف السلامة.

عملية التشغيل النموذجية:

1. يتم فصل الدائرة عن مصدر الطاقة.

2. تم التأكد من حالة العزل .

3. مفتاح التأريض مغلق.

4. تبدأ أعمال الصيانة بعد التأكد من التأريض.

يساعد الهيكل المتكامل لمفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية عالية الجهد على ضمان أن يكون موضع التأريض أقرب إلى الدائرة المحمية، مما يحسن تنسيق النظام.

يركز التصميم الهيكلي على تكامل المفاتيح الكهربائية

يعتمد أداء مفتاح التأريض المدمج على جودة التوصيل الكهربائي والمطابقة الميكانيكية مع الخزانة.

المكونات الرئيسية تشمل:

• تجميع سكين التأريض

• اتصال ثابت

• رمح الدورية

أثناء عملية الإغلاق، تقوم آلية التشغيل بتحريك العمود الدوار وسكين التأريض نحو موضع الاتصال. تساعد آلية الزنبرك على توفير ضغط اتصال ثابت بعد وصول الشفرة الأرضية إلى موضع الإغلاق.

يدعم مفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية ذات الجهد العالي ما يلي:

اتصال اتصال موثوق

تحافظ شفرة التأريض على اتصال ثابت مع جهة الاتصال الثابتة لإنشاء مسار تأريض مستقر.

دقة الموقف الميكانيكية

تساعد الحركة الدقيقة على ضمان وضع الفتح والإغلاق الصحيح داخل مجموعة المفاتيح الكهربائية.

استقرار التشغيل على المدى الطويل

يقلل الهيكل الميكانيكي الأمثل من مخاطر مشاكل التشغيل الناتجة عن التبديل المتكرر.

مجالات التطبيق للحماية الأرضية المتكاملة

خزائن تبديل الجهد العالي الداخلية

يستخدم مصنعو مجموعة المفاتيح الكهربائية مفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية ذات الجهد العالي لإكمال وظائف الخزانة مع الحفاظ على التخطيطات الداخلية المدمجة.

محطات التوزيع الصناعية

تحتاج المصانع ذات أنظمة الطاقة ذات الجهد المتوسط ​​إلى إجراءات صيانة آمنة للمحولات والمغذيات والمعدات الكهربائية. يساعد التأريض المتكامل المشغلين على إعداد ظروف عمل أكثر أمانًا.

المحطات الفرعية ومرافق توزيع الطاقة

تتطلب المحطات الفرعية ترتيبات تأريض موثوقة لأنشطة الصيانة التي تتضمن قواطع الدائرة، وقضبان التوصيل، ومقصورات الكابلات.

مشاريع البنية التحتية الكهربائية

غالبًا ما تتطلب المرافق التجارية الكبيرة وأنظمة النقل ومشاريع الطاقة حلولاً مدمجة للمفاتيح الكهربائية حيث تكون كفاءة المساحة الداخلية مهمة.

التعليمات

1. لماذا يتم تركيب مفتاح التأريض داخل مجموعة المفاتيح الكهربائية؟

يسمح التصميم المدمج بدمج حماية التأريض في هيكل الخزانة، مما يوفر مساحة التثبيت ويحسن تنسيق النظام.

2. ما هي الحماية التي توفرها وظيفة التأريض؟

يساعد مفتاح التأريض المدمج في مجموعة المفاتيح الكهربائية عالية الجهد على إنشاء مسار تأريض آمن أثناء الصيانة ويقلل من المخاطر الناجمة عن الجهد العرضي أو التيار التعريفي أو الكهرباء الساكنة.

3. هل يمكن استخدام هذه المعدات مع تصميمات مختلفة للمفاتيح الكهربائية؟

نعم. يجب التأكد من توافق التثبيت وفقًا لهيكل الخزانة المحدد ومتطلبات المشروع.

4. ما الذي يجب فحصه أثناء الصيانة؟

يجب على المشغلين فحص الحركة الميكانيكية وحالة التلامس الأرضي وموثوقية الاتصال أثناء الصيانة المجدولة.
