مفتاح التأريض عالي الجهد

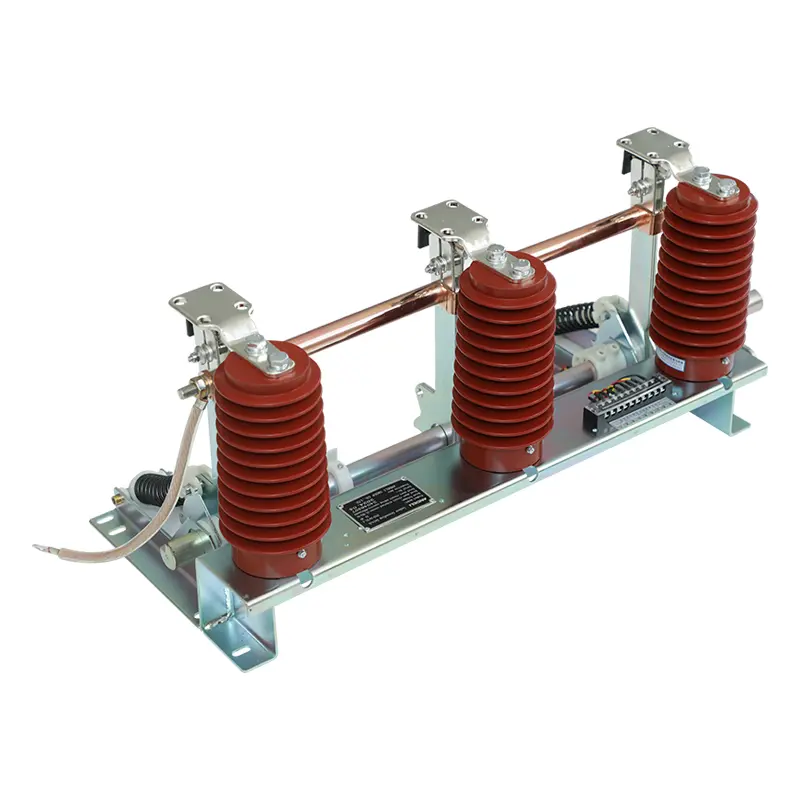

يعتبر مفتاح التأريض ذو الجهد العالي المتين من SanGao مناسبًا لنظام الطاقة الداخلي ثلاثي الطور 3-12 كيلو فولت تيار متردد 50 (60) هرتز، ويستخدم جنبًا إلى جنب مع العديد من خزانات المفاتيح ذات الجهد العالي. ويمكن استخدامه أيضًا لتأريض صيانة المعدات الكهربائية ذات الجهد العالي. هيكلها الرئيسي هو مفتاح التأريض، الذي يتكون من دعامة، ومجموعة سكين التأريض، واتصال ثابت، ومستشعر، وعمود دوار، وذراع دوار، وزنبرك ضغط، وجلبة موصلة، ووصلة مرنة.

عندما تغلق آلية التشغيل مفتاح التأريض، فإن عزم الدوران يتسبب في التغلب على العمود الرئيسي لعزم دوران المقاومة، مما يدفع ذراع الكرنك إلى الدوران في اتجاه الإغلاق، بحيث يمر قضيب التشغيل الموجود على سكين التأريض عبر النقطة الميتة لزنبرك الضغط، ويطلق زنبرك الضغط الطاقة، بحيث يتم إغلاق مفتاح التأريض بسرعة في وضع الإغلاق. إن سكين التأريض الموجود في مجموعة سكين التأريض يكون على اتصال ثابت وموثوق بجزء الحافة (حافة السكين) الخاصة بالتلامس الثابت من خلال زنبرك القرص.

عندما يتم تطبيق عزم الدوران، يتغلب العمود الرئيسي على عزم الدوران الرئيسي وقوة الزنبرك لدفع الذراع للدوران في اتجاه الفتح، ويمر زنبرك ضغط سكين التأريض.

ما هو الغرض من مفتاح التأريض؟

يتم استخدام مفتاح التأريض عالي الجهد لتوفير أسلاك التأريض للأنظمة الأرضية أو المتصلة بالدلتا.

يسمح مفتاح التأريض بتوصيل الأحمال من مرحلة إلى أخرى.

يتم تأريض مفتاح التأريض في المحطة الفرعية لتشكيل تأريض منخفض المقاومة للحفاظ على النظام محايدًا.

يضمن مفتاح التأريض الموجود في خزانة المفاتيح أن تكون سعة الجهد الزائد العابر محدودة أثناء حدوث خطأ تأريض شديد.

يتم استخدامه لتأريض المعدات الكهربائية لتلبية متطلبات الحماية.

ما هي وظيفة مفتاح التأريض؟

يتم توصيل مفتاح التأريض عالي الجهد بقاطع الدائرة، وعندما يتم مسح قاطع الدائرة وسحبه للخارج، يتم تأريض شريط التوصيل المجاور لقاطع الدائرة تلقائيًا من خلال مفتاح التأريض. تحمي هذه العملية الفنيين وموظفي الصيانة والمستخدمين من الفولتية العرضية.

يتم استخدامه لمنع الكهرباء الساكنة والتيارات الحث الكهرومغناطيسي. في اثنين أو أكثر من خطوط النقل العلوية على نفس البرج أو في اتصال متوازي مجاور، عندما يتم إلغاء تنشيط خط واحد أو أكثر، ستولد الخطوط التي تم إلغاء تنشيطها جهدًا مستحثًا وتيارًا مستحثًا بسبب الحث الكهرومغناطيسي والحث الكهروستاتيكي بينها وبين الخطوط المنشطة المجاورة. ولذلك، فإن مفاتيح التأريض مناسبة لمثل هذه الخطوط.

يستخدم مفتاح التأريض عالي الجهد لإغلاق تيار الدائرة القصيرة. يجب أن يكون مفتاح التأريض مع تيار إغلاق الدائرة القصيرة المقدر قادرًا على الإغلاق عند أي جهد مطبق (بما في ذلك الجهد المقدر) وأي تيار (بما في ذلك تيار إغلاق الدائرة القصيرة المقدر). إن تيار إغلاق الدائرة القصيرة المقدر لمفتاح التأريض يساوي تيار الصمود الأقصى المقدر.

يلعب مفتاح التأريض عالي الجهد في المحطة الفرعية دورًا مهمًا في محولات الطاقة الكبيرة أو الثقيلة لأنه يمكّن شبكة الطاقة من الحصول على نقطة مرجعية ثابتة للجهد. وإلا فإن الجهد قد يختلف من مكان إلى آخر. التأكد من سلامة المحولات والعاملين الذين يستخدمون الكهرباء.
