لماذا يعد قاطع الدائرة الكهربائية ذو الحدود الخارجية ضروريًا لأنظمة توزيع الطاقة الحديثة؟

في مجال توزيع الطاقة الكهربائية المتطور باستمرار، تعد الموثوقية والسلامة والأداء أمورًا غير قابلة للتفاوض. مع استمرار توسع الأنظمة الكهربائية الخارجية من حيث الحجم والتعقيد، أصبح اختيار جهاز حماية الدائرة المناسب أكثر أهمية من أي وقت مضى. أحد الحلول الأكثر تقدمًا المتاحة اليوم هوقواطع دوائر فراغ الحدود الخارجية(أوبفكب)- جهاز مدمج وفعال ومتين للغاية مصمم للتبديل الخارجي وحماية الشبكات الكهربائية.

فيشركة تشجيانغ سانغاو الكهربائية المحدودة، نحن متخصصون في تصميم وتصنيع قواطع الدوائر الكهربائية الخارجية عالية الجودة والتي تلبي المعايير العالمية للأداء والموثوقية. ولكن ما الذي يجعلقواطع دوائر فراغ الحدود الخارجيةضروري جدا في البنى التحتية الكهربائية الحديثة؟ دعونا نستكشف.

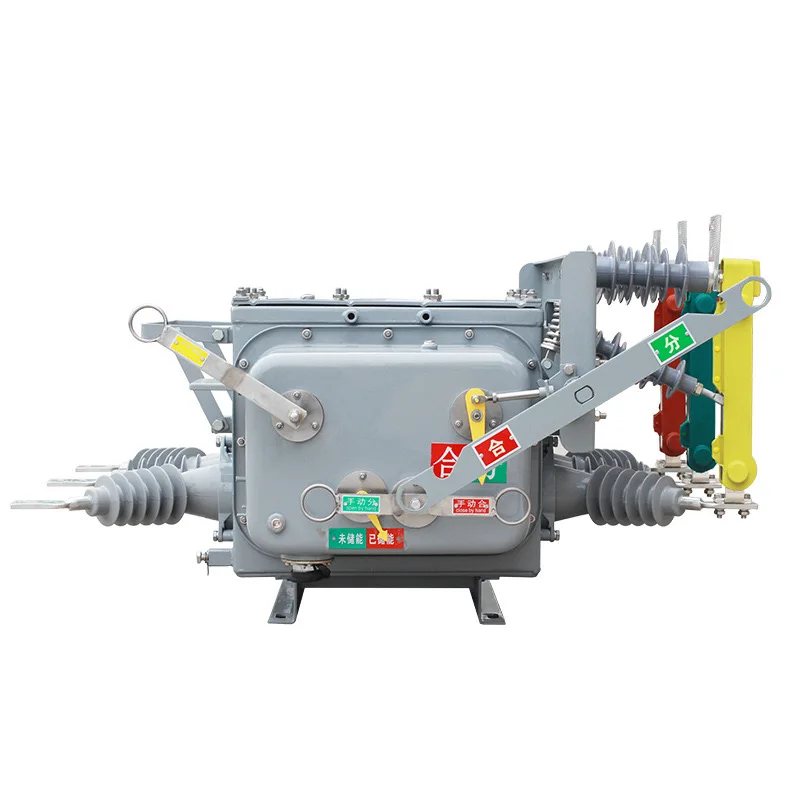

ما هو قواطع دوائر فراغ الحدود في الهواء الطلق؟

انقواطع دوائر فراغ الحدود الخارجيةهو جهاز كهربائي خارجي يستخدم للتحكم في المعدات الكهربائية وحمايتها وعزلها ضمن شبكات الجهد المتوسط ​​والعالي. إنه يعمل عن طريق مقاطعة تدفق التيار باستخدام الفراغ كوسيلة للتبريد بالقوس الكهربائي - وهي طريقة تضمن العزل الفعال والحد الأدنى من فقدان الطاقة.

عادة ما يتم تركيب هذا النوع من قواطع الدائرة الكهربائية على الحدود بين شبكات إمداد الطاقة أو المحطات الفرعية، مما يجعلها مثالية لتوزيع الطاقة الخارجية، وأنظمة الطاقة المتجددة، ومشاريع كهربة الريف.

كيف يعمل؟

عمليةقواطع دوائر فراغ الحدود الخارجيةيعتمد على تقنية انقطاع الفراغ. عند حدوث خطأ، يقوم القاطع بفصل نقاط الاتصال داخل غرفة مفرغة. يمنع الفراغ تكوين القوس، مما يسمح بانقطاع سريع ونظيف لتدفق التيار. وهذا يضمن الحد الأدنى من الصيانة، وعدم تسرب الغاز، وعمر تشغيلي أطول مقارنة بقواطع دوائر الهواء التقليدية أو SF₆.

الميزات الرئيسية والمعايير التقنية

يوجد أدناه جدول تفصيلي يوضح المواصفات الفنية القياسية للمنتجقواطع دوائر فراغ الحدود الخارجيةمقدمة منشركة تشجيانغ سانغاو الكهربائية المحدودة

الوظائف والتطبيقات الرئيسية

القواطع دوائر فراغ الحدود الخارجيةيؤدي عدة أدوار أساسية في نظام التوزيع الكهربائي:

1. حماية من التيار الزائد وقصر الدائرة- يفصل الدوائر على الفور لمنع حدوث تلف أثناء التحميل الزائد أو حالات الخطأ.

2. التبديل والعزلة– تمكين قطع الاتصال الآمن للصيانة أو عمليات الطوارئ.

3. تنظيم الجهد والتحكم– يدعم توصيل الجهد المستقر داخل المناطق الحدودية.

4. تنسيق النظام– يعزز التنسيق بين المحولات والمغذيات وخطوط النقل.

تشمل التطبيقات:

• محطات فرعية لنقل وتوزيع الطاقة

• محطات الطاقة المتجددة (الطاقة الشمسية وطاقة الرياح)

• أنظمة الطاقة الصناعية والتجارية

• نقاط حدود الشبكة الحضرية والريفية

مزايا استخدام قواطع دوائر الفراغ ذات الحدود الخارجية

1. موثوقية عالية ومتانة
   تضمن تقنية التبريد القوسي الفراغي عمرًا طويلًا وأداءً مستقرًا، حتى في ظل الظروف الخارجية القاسية.

2. صيانة منخفضة
   مع عدم الحاجة إلى إعادة تعبئة الغاز أو إجراءات الصيانة المعقدة، فإن OBVCB يقلل بشكل كبير من تكاليف التشغيل.

3. تركيب مدمج وسهل
   مصمم للبيئات الخارجية، ويتميز بأبعاد مدمجة وبنية خفيفة الوزن لسهولة التركيب على العمود أو الأساس.

4. صديقة للبيئة
   على عكس قواطع الدائرة SF₆، لا تنتج تقنية التفريغ أي انبعاثات غازات دفيئة ولها تأثير ضئيل على البيئة.

5. خيارات التحكم الذكية
   التكامل مع أنظمة المراقبة عن بعد يسمح بالتحكم في الوقت الحقيقي، مما يجعله مثاليًا لتطبيقات الشبكة الذكية.

الأداء والكفاءة

القواطع دوائر فراغ الحدود الخارجيةيوفر قدرة سريعة على إطفاء القوس - عادةً خلال نصف دورة - مما يقلل بشكل كبير من مدة الخطأ وتلف المعدات. وتضمن قوتها العازلة العالية التشغيل دون انقطاع في ظل ظروف بيئية متنوعة، بدءًا من الرطوبة الساحلية وحتى حرارة الصحراء.

يعمل تصميم القاطع الموفر للطاقة على تقليل فقدان الطاقة أثناء التبديل، مما يساهم في خفض تكاليف التشغيل والإدارة المستدامة للشبكة.

إرشادات التثبيت والتشغيل

لضمان الأداء الأمثل والسلامة، اتبع أفضل الممارسات التالية:

• إعداد الموقع:اختر أساسًا مسطحًا وثابتًا مع التأريض والصرف المناسبين.

• تثبيت:استخدم أدوات الرفع المعزولة والتزم بتصاريح السلامة وفقًا للمعايير الدولية الكهرتقنية الدولية (IEC) أو المعايير الوطنية.

• الاختبار:إجراء اختبارات مقاومة العزل والتشغيل الميكانيكي قبل التنشيط.

• صيانة:قم بإجراء فحص دوري كل 12-18 شهرًا لإجراء الفحوصات البصرية والتشحيم.

لماذا تختار شركة Zhejiang SanGao Electric Co., Ltd.؟

شركة تشجيانغ سانغاو الكهربائية المحدودةهو اسم موثوق به في صناعة المعدات الكهربائية، حيث يقدم أكثر من 20 عامًا من الخبرة في تصنيع قواطع الدوائر الكهربائية والمفاتيح الكهربائية عالية الجهد.

ملكناقواطع دوائر فراغ الحدود الخارجيةتم تصميمها باستخدام تكنولوجيا الإنتاج المتقدمة ومراقبة الجودة الصارمة لضمان:

• أداء كهربائي استثنائي

• الامتثال للمعايير العالمية (IEC، GB، ANSI)

• حلول مخصصة لمستويات الجهد المحددة وبيئات التثبيت

• الدعم الفني الشامل وخدمة ما بعد البيع

بفضل خبرتنا الهندسية وتفانينا في الابتكار، نقدم منتجات موثوقة تساعد المرافق الحديثة على تحقيق السلامة والكفاءة التشغيلية.

الأسئلة الشائعة: أسئلة شائعة حول قاطع الدائرة الكهربائية ذات الحدود الخارجية

س 1: ما الذي يجعل قاطع الدائرة الفراغية ذو الحدود الخارجية مختلفًا عن الموديلات الداخلية؟
أ1:والفرق الرئيسي يكمن في القدرة على التكيف البيئي. تم تصميم الإصدار الخارجي بمستويات عزل أعلى، ومواد مقاومة للتآكل، ومغلفات مقاومة للعوامل الجوية (IP54/IP65)، مما يجعلها مناسبة للظروف الخارجية القاسية. وعلى النقيض من ذلك، تركز النماذج الداخلية على التثبيت المدمج داخل البيئات الخاضعة للرقابة.

س 2: كم مرة يجب صيانة قاطع الدائرة الكهربائية ذات الحدود الخارجية؟
A2:عادة، تكون الصيانة في حدها الأدنى بسبب تقنية التفريغ. ومع ذلك، يجب إجراء عمليات الفحص البصري والاختبارات الميكانيكية سنويًا لضمان محاذاة التلامس الصحيحة وسلامة العزل وتزييت الآلية.

س 3: هل يمكن دمج قاطع الدائرة الفراغية الخارجي مع نظام SCADA أو أنظمة التحكم عن بعد؟
A3:نعم. تم تصميم OBVCBs الحديثة بواجهات تحكم ذكية تدعم SCADA وIoT وأنظمة التشغيل الآلي عن بعد للمراقبة في الوقت الفعلي وتشخيص الأخطاء.

س 4: ما هو العمر المتوقع لقواطع الدائرة الكهربائية ذات الحدود الخارجية؟
أ4:في ظل ظروف التشغيل العادية، يمكن أن يتجاوز العمر الميكانيكي 10000 عملية، ويتجاوز التحمل الكهربائي عادة 20 عامًا مع الصيانة الدورية.

خاتمة

في عالم تعتبر فيه موثوقية الطاقة والاستدامة البيئية من الاهتمامات الرئيسية، فإنقواطع دوائر فراغ الحدود الخارجيةتبرز كحل متميز للأنظمة الكهربائية الحديثة. بفضل البناء القوي، والسلامة القائمة على الفراغ، وخيارات التحكم الذكية، فإنه يضمن التشغيل السلس والفعال عبر التطبيقات المتنوعة.

لمزيد من المعلومات أو لمناقشة الحلول المخصصة لمشروعك، يرجى الاتصالشركة تشجيانغ سانغاو الكهربائية المحدودة.— شريكك الموثوق به في مجال حماية الطاقة وتكنولوجيا التوزيع.

اتصاللنا اليوملاستكشاف كيف يمكن لقواطع الدائرة المتقدمة لدينا أن تعزز أداء وموثوقية البنية التحتية الكهربائية لديك.
