انقطاع التيار الكهربائي حامي قواطع الصمامات

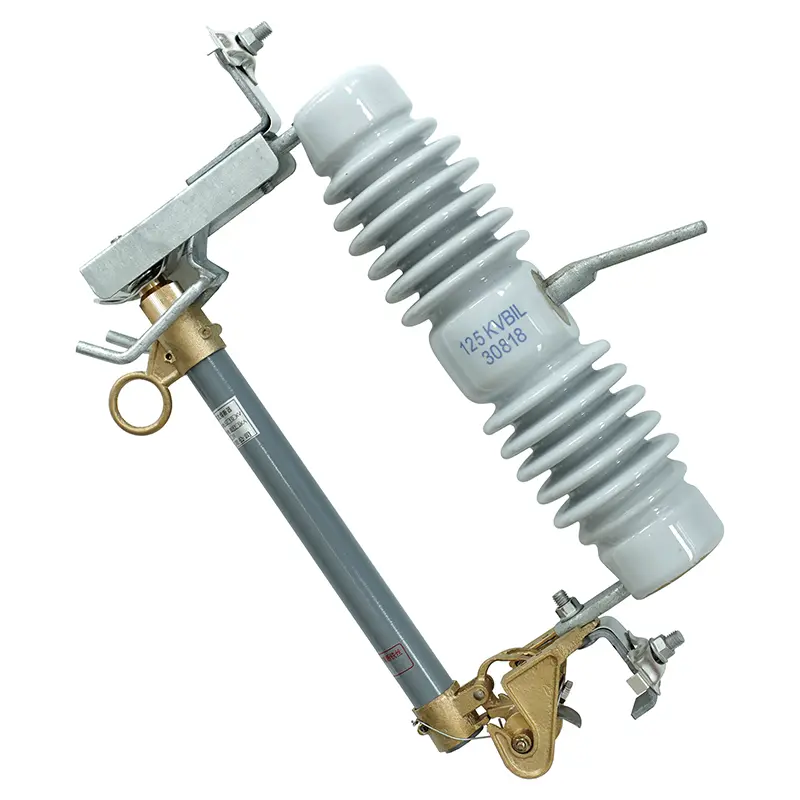

يمثل جهاز SanGao Electric Surge Protector Breaker Cutout المصنوع في الصين طريقة حماية مادية اقتصادية للغاية ونقية لخطوط الجهد المتوسط. من خلال الجمع بين فصل الدائرة الميكانيكية وإمكانيات تبريد القوس الحراري الفائقة، يعمل هذا الجهاز كجدار حماية أساسي للخطوط الهوائية من 11 كيلو فولت إلى 38 كيلو فولت. إنه يحد بشكل فعال من ذروة تيارات الدائرة القصيرة لحماية الأصول الرقمية باهظة الثمن مثل منظمات الجهد وأجهزة الاسترداد الذكية، مما يجعله خيارًا أساسيًا بالجملة لمشاريع توزيع الطاقة كثيرة المتطلبات.

حل الاختناقات الهندسية: التغلب على التعب الحراري

أحد أوضاع الفشل الرئيسية في قواطع التيار الزائد القياسية هو التعب الحراري في مجموعات التلامس العلوية، مما يؤدي إلى ضعف ضغط التلامس والانحناء والذوبان الموضعي. تحل شركة SanGao هذه المشكلة عن طريق استخدام كتل تلامس سميكة من سبائك النحاس المطلية بالفضة ومدعومة بنوابض ورقية شديدة التحمل من الفولاذ المقاوم للصدأ. يحافظ هذا الإعداد على ضغط ميكانيكي ثابت على مدى عقود من تقلبات درجات الحرارة.

علاوة على ذلك، في حين أن النماذج المنافسة غالبًا ما تستخدم راتنجات هشة ومنخفضة الجودة تتشوه تحت التسخين الشمسي الشديد، تستخدم SanGao سيراميك كهربائي متخصص من الدرجة الخارجية ومواد مركبة مثبتة بالأشعة فوق البنفسجية. وهذا يضمن احتفاظ الوحدة بالسلامة الهيكلية أثناء فصول الصيف الحارة +40 درجة مئوية والشتاء المتجمد -40 درجة مئوية.

البيانات الفنية وقواعد البيئة

يتم ضمان الاستقرار التشغيلي لقاطع الصمامات الكهربائية المفاجئة عند نشره ضمن هذه المعلمات الدقيقة:

• الجهد التشغيلي للنظام:شبكات التوزيع الهوائية جهد 11 كيلو فولت إلى 38 كيلو فولت.

• درجة حرارة العمل المحيطة:-40 درجة مئوية إلى +40 درجة مئوية.

• قيود الارتفاع:1000 متر كحد أقصى بدون تعديل (الهندسة المخصصة متاحة للارتفاعات الأعلى).

• تردد التيار المتردد المقدر:ما يصل إلى 100 هرتز الحد الأقصى لتشغيل الشبكة.

• تصنيف كسر الانقطاع:قدرة انقطاع تصل إلى عشرات الآلاف من الأمبيرات.

• حد الحمل الهيكلي:يجب ألا يتجاوز الحمل الميكانيكي المقدر المحدد.

التطبيقات والمشاريع المستهدفة

تم دمج قاطع الصمامات الكهربائي متعدد الاستخدامات هذا على نطاق واسع في:

• مرافق معالجة مياه الصرف الصحي:يحمي محركات المضخات الصناعية عالية الطاقة من أعطال الخطوط الناجمة عن عدم استقرار الشبكة الإقليمية.

• العمليات المعدنية والتعدين:يتم نشرها في بيئات الغبار والاهتزازات الثقيلة لحماية خطوط التغذية العلوية التي تزود أفران الصهر.

• هندسة الطاقة السكنية:يوفر عزلًا موثوقًا للدائرة ومنخفض الصيانة على صنابير التوزيع العلوية التي تغذي المجمعات السكنية عالية الكثافة.

دليل التثبيت التفصيلي

تأتي كل شحنة كاملة مع دليل التثبيت الرسومي الشامل خطوة بخطوة. تتميز الوحدة بأقواس تثبيت NEMA عالمية يمكن تركيبها بسهولة على الأذرع المتقاطعة الخشبية أو الخرسانية القياسية. يتطلب التثبيت الحد الأدنى من الأدوات المتخصصة ويمكن إكماله بواسطة طاقم خط المرافق القياسي في حوالي 30 دقيقة في ظل الظروف الخارجية العادية.

الأسئلة الشائعة حول الحماية من زيادة التيار والكهرباء

هل يمكن تركيب قاطع التيار الكهربائي هذا بشكل أفقي على ذراع متقاطع؟

لا، يجب تركيبه بزاوية محددة (عادةً 15 إلى 20 درجة من الوضع الرأسي). يعد هذا المنحدر ضروريًا للتأكد من أن الجاذبية تسحب حامل المصهر إلى الأسفل إلى الوضع المفتوح مباشرة بعد ذوبان العنصر الداخلي.

كيف يحمي هذا الانقطاع الميكانيكي الإلكترونيات الرقمية النهائية من الانحرافات المفاجئة؟

من خلال الذوبان خلال ميلي ثانية خلال دائرة كهربائية قصيرة كبيرة، يحد شريط المصهر من ذروة التيار المسموح به (I²t). وهذا يمنع الزيادات الهائلة في الطاقة الحرارية من الوصول إلى المكونات الإلكترونية وتدميرها.

ما نوع الصيانة الدورية التي يتطلبها مفتاح الفصل هذا؟

نظرًا لأنه جهاز ميكانيكي فيزيائي يتمتع بدرجة عالية من اليقين في العمل، فإنه يتطلب القليل جدًا من الصيانة. يجب على أطقم الخطوط فحص أسطح التلامس بصريًا بحثًا عن الحفر ومسح جسم العازل أثناء فحوصات النظام السنوية القياسية.
