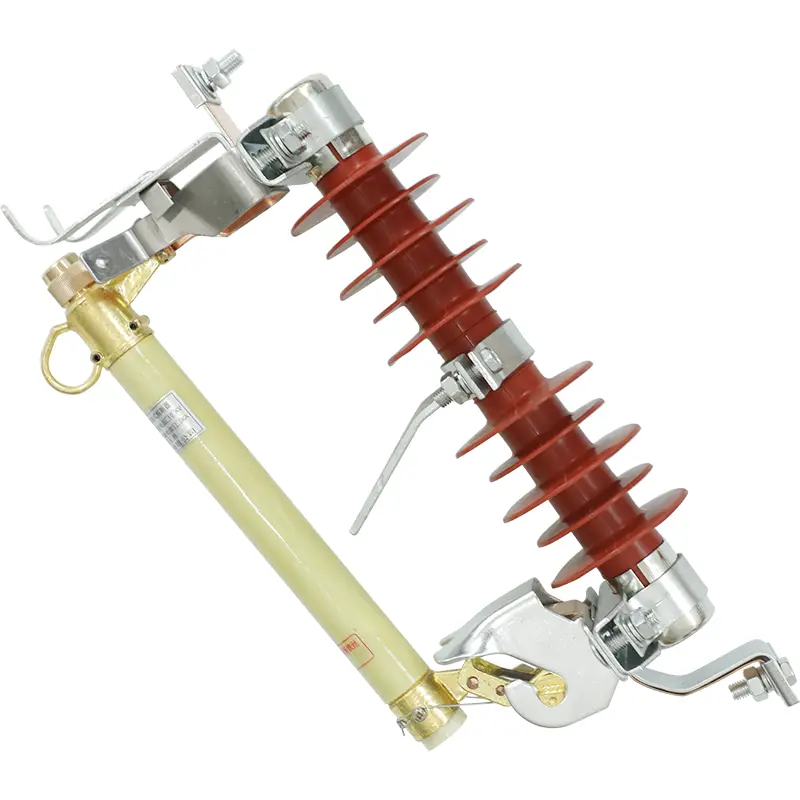

انقطاع الصمامات المتسربة للطرد المركب عالي الجهد المثبت على القطب مع أداة تمييز القوس

السنغاوانقطاع الصمامات المتسربة للطرد المركب عالي الجهد المثبت على القطب مع أداة تمييز القوسيمثل صنع في الصين تطوراً هاماً في تصميم شبكات توزيع الطاقة العلوية. من خلال استخدام الغلاف الخارجي المركب عالي الجزيئات بدلاً من البورسلين الثقيل التقليدي، يوفر هذا القطع خفيف الوزن ولكنه متين هيكليًا مناعة مطلقة ضد التشقق الهيكلي، والأضرار الناجمة عن التأثير الميكانيكي، وفشل التتبع. يتميز جهاز تمييز القوس المدمج ببطانة داخلية متخصصة من ألياف العظام تعمل على خنق الأقواس الكهربائية ذات درجة الحرارة العالية بشكل فعال خلال أجزاء من الثانية من تسييل عنصر المصهر، مما يضمن تنظيفًا نظيفًا دون المخاطرة بأضرار جانبية للأذرع المتقاطعة أو خطوط الطور المجاورة. يختار مشترو الجملة هذا النظام المركب المتقدم لتقليل تكاليف صيانة الخط والتخلص من أخطاء المكونات الناتجة عن الأقواس الكهربائية ذات الجهد العالي العالقة.

طرد مزدوج العمل وتبديد القوس

تعتمد مفاتيح القطع القياسية بشكل كامل على الجاذبية وفجوات الهواء لإزالة أخطاء الجهد المتوسط، والتي يمكن أن تؤدي إلى انحناء مستمر تحت الأحمال الحثية العالية. يشتمل قاطع الصمامات المتسرب للطرد المركب عالي الجهد المثبت على عمود مع أداة تمييز القوس على أداة تمييز قوسية مصممة هندسيًا تقضي على هذا القيد المادي. يحتوي أنبوب حامل المصهر على عنصر المصهر المعدني داخل غرفة مزدوجة الجدران: بطانة داخلية من ألياف العظام محاطة بقشرة من الألياف الزجاجية الإيبوكسي المقاومة للطقس.

عندما يؤدي الحمل الزائد أو الدائرة القصيرة إلى حدوث تيارات خطأ، فإن عنصر المصهر يذوب بسرعة. تعمل الطاقة الحرارية المكثفة على تبخير السطح الداخلي لبطانة ألياف العظام على الفور، مما يؤدي إلى إطلاق دفعة عالية الضغط من الغاز المزيل للأيونات. يقوم انفجار الغاز هذا بطرد الهواء المتأين بقوة من قاع الأنبوب، مما يؤدي إلى إطفاء القوس الكهربائي في أجزاء من الثانية. في الوقت نفسه، تقوم آلية التشغيل بتحرير المزلاج العلوي، مما يتسبب في قلب وحدة المصهر بأكملها لأسفل وسقوطها من موضع عملها الطبيعي، مما يؤدي إلى إنشاء استراحة هواء مرئية واضحة لأطقم المرافق.

مواصفات الأداء الفني

لضمان التوافق الهيكلي الدقيق عبر تخطيطات المرافق العامة ذات الجهد المتوسط، يعمل قاطع الصمامات المتسرب للطرد المركب عالي الجهد المثبت على القطب مع أداة تمييز القوس بشكل صارم ضمن هذه الحدود البيئية والكهربائية التي تم التحقق منها من قبل المصنع:

• مظروف التشغيل لدرجة الحرارة المحيطة:-30 درجة مئوية إلى +40 درجة مئوية التعرض المستمر في الهواء الطلق.

• عتبة تصنيف مقياس الارتفاع:ارتفاع يصل إلى 1000 متر (يلزم إجراء تعديلات ميكانيكية مخصصة للمسافات التي تتجاوز 1000 متر).

• نطاق تردد مصدر طاقة التيار المتردد:شبكات لا تقل عن 48 هرتز ولا تزيد عن 52 هرتز.

• تصنيف التسامح شدة الزلازل:يجب ألا تتجاوز الشدة الزلزالية الهيكلية القصوى 7 درجات.

• الحد الأقصى لسرعة الرياح المسموح بها:لا تتجاوز 35 مترا في الثانية.

• بيئة التطبيق الأساسية:أنظمة التوزيع العلوية، وأعمدة الكهرباء، وصنابير عزل الخطوط.

أين يتم نشر هذا الفصل المتخصص؟

إن البناء المركب القوي والقدرة السريعة على إطفاء القوس الكهربائي يجعلان جهاز الحماية هذا مثاليًا للبيئات الصناعية الصعبة:

• المغذيات العلوية التي تجتاحها الرياح:يتم تركيبه على أعمدة الكهرباء المكشوفة حيث تقترب سرعة الرياح من 35 مترًا في الثانية، مما يضمن بقاء المزلاج الميكانيكي مغلقًا حتى يحدث خطأ.

• أعمدة صعود المحطة الفرعية:يتم وضعه عند التقاطع الحرج حيث تنتقل أسلاك التوزيع العلوية إلى كابلات تحت الأرض، مما يمنع أخطاء التيار الزائد من إتلاف العزل الحساس تحت السطح.

• حلقات التوزيع النشطة زلزاليا:يمتص جسم البوليمر المركب المقاوم للكسر الاهتزازات الميكانيكية والحركات الهيكلية بسهولة حتى معدل شدة زلزالية يصل إلى 7 درجات.

معايير الشحن العالمية

يتطلب النقل الخارجي دفاعًا قويًا ضد الرطوبة العالية والهواء المالح وضغوط التعامل الجسدي. تقوم شركة Sangao بتجميع الطلبات المجمعة من قاطع صمامات الطرد المركب عالي الجهد المثبت على عمود مع أداة تمييز القوس في صناديق خشبية متوافقة مع التصدير ومبطنة بمواد ثقيلة ممتصة للصدمات. يتم إغلاق كل صندوق بإحكام لمنع الرطوبة من تدهور بطانات إطفاء القوس الداخلية، مما يضمن وصول كل وحدة إلى موقع المشروع الخاص بك في حالة جاهزة تمامًا للتثبيت.

التعليمات

كيف يعمل جهاز تمييز القوس أثناء أخطاء الحمل الزائد ذات التيار المنخفض مقارنةً بالدوائر القصيرة ذات التيار العالي؟

أثناء الدوائر القصيرة ذات التيار العالي، تخلق الطاقة الحرارية الهائلة انفجارًا غازيًا سريعًا عالي الضغط يزيل القوس على الفور عن طريق الطرد. بالنسبة للأحمال الزائدة ذات التيار المنخفض، تعتمد بطانة ألياف العظام الداخلية على توليد الغاز الموضعي لتبريد مساحة القوس وإزالة تأينها، مما يضمن انقطاعًا آمنًا حتى عندما يكون تدفق التيار أعلى بالكاد من عتبة الانصهار.

لماذا يُفضل غلاف البوليمر المركب على الخزف في البيئات المساعدة عالية الاهتزاز؟

الخزف المزجج هش وعرضة للكسر الجزئي تحت الضغط البدني المستمر أو الأحداث الزلزالية. يتميز غلاف البوليمر المركب الخاص بنا بمرونة عالية ومرونة هيكلية، مما يسمح له بمقاومة التأثيرات الفيزيائية، والأضرار الناجمة عن التعامل البشري، والقوى الزلزالية التي تصل إلى 7 درجات دون فشل هيكلي.

هل يتطلب انقطاع الصمامات المتسربة للطرد المركب عالي الجهد المثبت على القطب مع أداة تمييز القوس أدوات خاصة للتشغيل اليدوي لطاقم الخط؟

لا. تتميز آلية التشغيل العلوية بخطافات سحب قياسية متوافقة تمامًا مع العصي الساخنة التقليدية، مما يسمح للعاملين في الخطوط بسحب وحدة المصهر يدويًا لفتحها لصيانة المعدات الروتينية أو عزل الخط.
