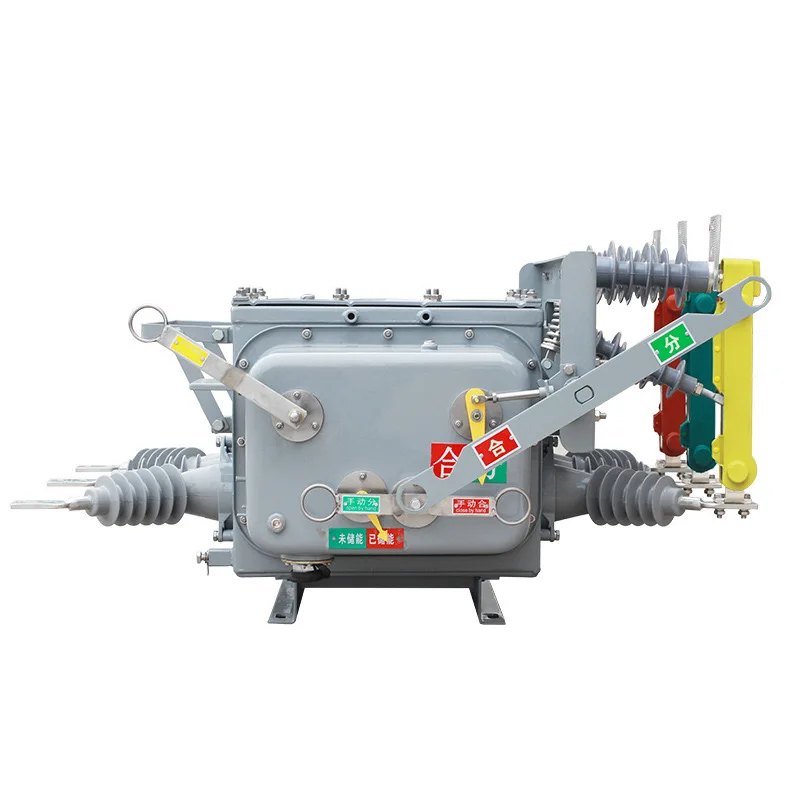

وحدة قواطع دوائر SanGao ثلاثية الطور - الميزات، وأوضاع التحكم، ورؤى التطبيق

مع النمو السريع للأتمتة الصناعية وتوزيع الطاقة التجارية، تطورت قواطع الدائرة ثلاثية الطور من أجهزة حماية بسيطة إلى وحدات ذكية تجمع بين التحكم والحماية والعزل. توفر وحدة الكسارة ثلاثية الطور SanGao، المتوافقة مع بيئات محاكاة Simulink، وضعين للتحكم المرن: التحكم في الإشارة الخارجية (0 فولت للفتح، والجهد الإيجابي للإغلاق) والتحكم الداخلي القائم على المؤقت (أوقات التبديل المحددة مسبقًا). هذا التنوع يبسط إلى حد كبير تكامل النظام واختباره. في هذه المقالة، سنتعمق في التفاصيل الفنية لهذه الوحدة ونقدم إرشادات عملية حول الاختيار والتطبيق.

1. نظرة عامة على وحدة قواطع الدائرة ثلاثية الطور

تتكون وحدة قاطع الدائرة ثلاثية الطور SanGao من ثلاثة قواطع مستقلة أحادية القطب متشابكة ميكانيكيًا لتعمل في وقت واحد عبر مقبض تبديل واحد. يمكن توصيله على التوالي بأحمال ثلاثية الطور للتحكم في جميع الأطوار مرة واحدة. تتطابق آلية إطفاء القوس مع آلية قواطع الدائرة القياسية، وتتضمن الوحدة دوائر Rs-Cs مدمجة لمنع تحويل الجهد الزائد - وهو أمر ضروري عند الاتصال بالأحمال الحثية أو مصادر التيار.

2. الوظائف الأساسية وأوضاع التشغيل

يوفر الكسارة ثلاثية الطور SanGao وضعي تحكم ليناسب احتياجات التطبيقات المختلفة. فيوضع التحكم الخارجي، تعرض أيقونة الوحدة منفذ إدخال تحكم، مما يسمح بالتبديل في الوقت الفعلي عبر إشارات Simulink. فيوضع التحكم الداخلي، يتم ضبط أوقات التبديل مسبقًا في مربع الحوار لتسلسل التوقيت التلقائي. في كلا الوضعين، تعمل إشارة التحكم نفسها على تشغيل القواطع الثلاثة، مما يضمن التشغيل المتزامن.

2.1 دور دائرة Snubber

عندما يتم توصيل القاطع بأحمال حثية (مثل المحركات والمحولات) أو مصادر التيار، فإن فتح الدائرة يمكن أن يولد جهدًا زائدًا مستحثًا مرتفعًا قد يؤدي إلى تلف العزل أو القاطع نفسه. تمتص دائرة الصنبور Rs-Cs المدمجة هذه الطاقة بشكل فعال، مما يحد من ذروة الجهد الزائد ويحمي كلاً من الكسارة والمعدات النهائية. يمكن للمستخدمين اختيار تمكين أو تعطيل هذه الدائرة حسب نوع التحميل.

2.2 خصائص الرحلة وآلية "الرحلة المجانية".

تضمن ميزة "التعثر" أنه عند حدوث حمل زائد أو ماس كهربائى، فإن الآلية الداخلية تجبر جهات الاتصال على الفتح ويتحرك المقبض إلى موضع التعثر. لن تؤدي محاولة دفع المقبض إلى الإغلاق إلى إعادة إغلاق جهات الاتصال حتى يتم إزالة الخطأ وإعادة ضبط المقبض. وهذا يوفر حاجز أمان جوهري، ويمنع إعادة التنشيط أثناء استمرار الخطأ.

• التحكم في الإشارة الخارجية (0 فولت / جهد إيجابي)
• التحكم في المؤقت الداخلي
• دائرة Rs‑Cs snubber (اختيارية)
• آلية خالية من الرحلات
• خاصية تعثر سلسلة التأخير الزمني
• قدرة عالية على كسر ماس كهربائى

3. شرح المواصفات الفنية الرئيسية

يتطلب اختيار الكسارة ثلاثية الطور الصحيحة فهمًا شاملاً لمعاييرها التقنية. يلخص الجدول أدناه المواصفات الرئيسية لوحدة SanGao وتأثيراتها العملية على الاختيار.

4. التطبيقات الصناعية ودليل الاختيار

تُستخدم قواطع الدائرة ثلاثية الطور على نطاق واسع في مراكز التحكم في المحركات ولوحات التوزيع ومعدات الأتمتة الصناعية ومستلزمات المباني التجارية. اعتمادًا على التطبيق، يمكن أن تكون بمثابة مفاتيح رئيسية أو أجهزة حماية فرعية أو مفاتيح تشغيل المحرك. فيما يلي حالات الاستخدام النموذجية ومؤشرات الاختيار.

4.1 مجالات التطبيق الرئيسية

• التحكم في المحركات الصناعية:يستخدم كبادئ تشغيل مباشر على الخط، ويتطلب خاصية رحلة تأخير زمني لتجنب التعثر في تيار التدفق.
• حماية خط التوزيع:يتم تركيبها في لوحات التوزيع الرئيسية أو الفرعية للحماية من الأحمال الزائدة والدوائر القصيرة، مع التنسيق المناسب مع الأجهزة العلوية/ السفلية.
• مجموعات مولدات الطوارئ:يعمل كقاطع خرج المولد، مما يوفر العزل ويتحمل التيارات الزائدة العابرة المحتملة.
• أنظمة التدفئة والتهوية وتكييف الهواء:يحمي الضواغط والمراوح والمحركات الأخرى في أجهزة تكييف الهواء والتبريد - ويحتاج أيضًا إلى خصائص التأخير الزمني.

4.2 خطوات الاختيار

1. تحديد نوع التحميل:مقاوم أم حثي؟ هل لديها بداية الاندفاع؟ وهذا ما يحدد خاصية الرحلة المطلوبة.
2. حساب التشغيل الحالي:استنادًا إلى طاقة الحمل والجهد، احسب الحد الأقصى لتيار الخط وأضف هامش أمان بنسبة 20-30%.
3. تقدير تيار الدائرة القصيرة:الحصول على تيار الدائرة القصيرة المحتمل من نظام العرض؛ يجب أن تكون قدرة الكسر للكسارة أعلى.
4. اختر وضع التحكم:التحكم في الإشارة الخارجية في حالة الحاجة إلى التشغيل عن بعد/التلقائي؛ مؤقت داخلي إذا كان التبديل المجدول مطلوبًا فقط.
5. النظر في متطلبات snubber:بالنسبة للأحمال الحثية (المحركات والمحولات)، قم دائمًا بتمكين دائرة المانع.

5. ميزات حماية السلامة

السلامة هي الأولوية القصوى في التصميم الكهربائي. يشتمل قاطع SanGao ثلاثي الطور على آليات حماية متعددة لا تحمي الدائرة والمعدات فحسب، بل تحمي الأفراد أيضًا.

• حماية الزائد:تقوم وحدة الرحلة الحرارية المغناطيسية بفتح الدائرة عندما يتجاوز التيار القيمة المقدرة لفترة طويلة، مما يمنع ارتفاع درجة حرارة الكابل.
• حماية ماس كهربائى:تعمل الرحلة المغناطيسية بشكل فوري في حالة حدوث ماس كهربائي، مما يؤدي إلى قطع تيار العطل خلال أجزاء من الثانية لتقليل الضرر.
• وظيفة العزل:مع وجود المقبض في وضع "إيقاف التشغيل"، توفر فجوة الاتصال الكافية ومسافة العزل فاصلًا مرئيًا، مما يلبي متطلبات العزل.
• رحلة خالية من العزلة:يمنع إعادة الإغلاق أثناء استمرار الخطأ، مما يزيل خطر الخطأ البشري.
