كيف يمكن لمفتاح الحماية من الجهد العالي في الهواء الطلق أن يعمل على تحسين السلامة في توزيع الطاقة العلوية

خلاصة:تعد الحماية الموثوقة من الأعطال أمرًا ضروريًا لأنظمة توزيع الطاقة العلوية، خاصة عندما تتعرض المحولات والخطوط الفرعية والمغذيات الصناعية للأحمال الزائدة والدوائر القصيرة والرياح والأمطار وتغيرات درجات الحرارة. انفي الهواء الطلق حماية الجهد العالي التبديل التسرب فيوزيوفر مزيجًا عمليًا من حماية التيار الزائد والعزل الميكانيكي المرئي. تم تصميمه وتصنيعه بواسطةسانجاو، تم تصميم جهاز الحماية هذا لتطبيقات التوزيع الخارجية حيث يكون انقطاع الأعطال الذي يمكن الاعتماد عليه والصيانة المباشرة أمرًا بالغ الأهمية.

جدول المحتويات

1. لماذا يعد مفتاح الحماية من الجهد العالي في الهواء الطلق أمرًا مهمًا؟
2. كيف يعمل الصمامات المتسربة؟
3. ما هي الميزات الرئيسية لمفتاح الحماية؟
4. ما هي الظروف البيئية التي يمكن التعامل معها؟
5. أين يتم استخدام الصمامات المتسربة لمفتاح الحماية من الجهد العالي في الهواء الطلق؟
6. كيف تعمل مراقبة الجودة على تحسين موثوقية المنتج؟
7. ما الذي يجب على المشترين مراعاته عند اختيار فتيل التسرب؟
8. الأسئلة المتداولة

لماذا يعد مفتاح الحماية من الجهد العالي في الهواء الطلق أمرًا مهمًا؟

تعمل شبكات التوزيع العلوية في بيئات يمكن أن تتعرض فيها المعدات الكهربائية لأحمال غير متوقعة ودوائر كهربائية قصيرة وعواصف ورياح قوية وظروف خارجية أخرى. يمكن أن ينتشر الخلل الذي لم يتم عزله بسرعة عبر شبكة التوزيع ويحتمل أن يؤدي إلى تلف المحولات والموصلات والمفاتيح وغيرها من المعدات باهظة الثمن.

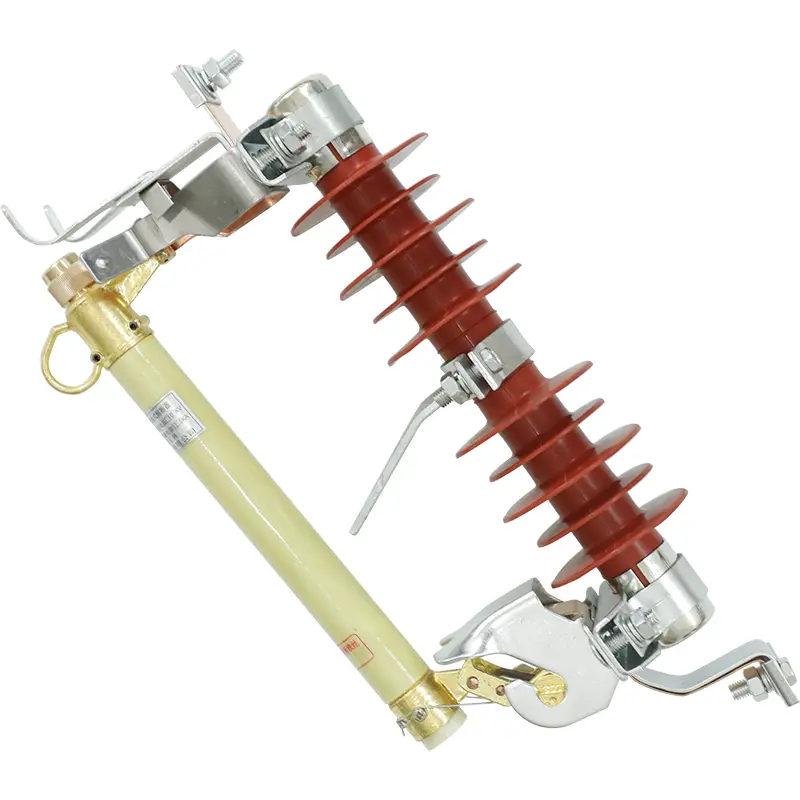

انفي الهواء الطلق حماية الجهد العالي التبديل التسرب فيوزيوفر نقطة حماية مخصصة لهذه الأنظمة. عندما يؤدي التيار الزائد إلى ذوبان عنصر المصهر، يتم مقاطعة المسار الحالي. وفي الوقت نفسه، تسقط مجموعة المصهر ميكانيكيًا بعيدًا عن موضع الاتصال الخاص بها، مما يؤدي إلى إنشاء فجوة هوائية مرئية.

يوفر هذا المزيج من انقطاع التيار الكهربائي والعزل الجسدي العديد من الفوائد العملية:

• يحمي محولات التوزيع من ظروف التيار الزائد الضارة.
• يساعد على عزل الأخطاء الموضعية على الخطوط الفرعية العلوية.
• يوفر إشارة واضحة للعيان إلى أن المصهر قد تم تشغيله.
• يدعم التعرف على الأخطاء وصيانتها بشكل أسرع.
• يستخدم مبدأ تشغيل ميكانيكي بسيط نسبيا.
• يوفر حلاً عمليًا لحماية البنية التحتية للمرافق الخارجية.

للمقاولين الكهربائيين وفرق شراء المرافق التي تبحث عنمورد الصمامات ذات الجهد العالييعد فهم هذه الخصائص أمرًا مهمًا عند تقييم أداء الحماية على المدى الطويل.

كيف يعمل الصمامات المتسربة؟

مبدأ تشغيل الصمامات المتسربة واضح ومباشر ولكنه فعال للغاية. يحمل عنصر المصهر تيار تشغيل عادي بينما يظل سليمًا في ظل ظروف كهربائية مختارة بشكل صحيح. عندما يتجاوز الحمل الزائد أو التيار الخاطئ مستوى التشغيل المصمم لعنصر المصهر، يذوب العنصر ويقاطع الدائرة.

تصبح وظيفة التسرب الميكانيكية ذات أهمية خاصة. يستخدم تصميم Sangao ذراع تبديل محمل بنابض ومجموعة مصهر مشدودة. بمجرد ذوبان عنصر المصهر، يتم تحرير التوتر الميكانيكي. تتحرك وحدة المصهر للخارج وللأسفل، مما يترك فصلًا ماديًا مرئيًا بين جهة الاتصال النشطة وأنبوب المصهر.

يؤدي هذا إلى نتيجتين هامتين للحماية:

1. انقطاع التيار الكهربائي:يكسر عنصر المصهر المنصهر المسار الحالي.
2. العزلة المرئية:يسقط أنبوب المصهر من موضع التشغيل الخاص به، مما يسمح لموظفي الصيانة بتحديد نقطة الحماية المشغلة بسهولة أكبر.

بالمقارنة مع ترتيبات الحماية حيث قد يظل المصهر الفاشل قريبًا فعليًا من موضع الاتصال الأصلي، فإن إجراء التسرب الإيجابي يمكن أن يجعل تحديد الخطأ أكثر وضوحًا لأطقم المرافق.

ما هي الميزات الرئيسية لمفتاح الحماية؟

يجب أن يجمع جهاز الحماية الخارجي عالي الجودة بين الوظيفة الكهربائية والقوة الميكانيكية والمقاومة البيئية. يشتمل صمام التسرب للحماية من الجهد العالي الخارجي من Sangao على العديد من الخصائص المخصصة لبيئات التوزيع العلوية.

إن الجمع بين هذه الميزات يجعل الجهاز مناسبًا بشكل خاص للتطبيقات التي تعتبر فيها الحماية والرؤية وقابلية الصيانة والمتانة الميكانيكية كلها اعتبارات مهمة.

ما هي الظروف البيئية التي يمكن التعامل معها؟

يجب أن تعمل معدات الحماية الكهربائية الخارجية بشكل موثوق على الرغم من الظروف البيئية المتغيرة. وفقًا لمعلومات المنتج المنشورة من Sangao، تم تصميم صمام الحماية من الجهد العالي الخارجي وفقًا لمعايير التشغيل البيئية المحددة.

هذه المعلمات ذات أهمية خاصة للمشترين الذين يعملون في مشاريع التوزيع الخارجية. قبل الشراء، يجب على المهندسين دائمًا التحقق من ظروف الموقع الفعلية، وجهد النظام، والمتطلبات الحالية، وتكوين التثبيت، والارتفاع، والمعايير الكهربائية المحلية المعمول بها لضمان تحديد المعدات المحددة بشكل صحيح.

أين يتم استخدام الصمامات المتسربة لمفتاح الحماية من الجهد العالي في الهواء الطلق؟

الميزة الرئيسية لصمام التسرب هو قدرته على توفير حماية محلية من التيار الزائد دون الحاجة إلى ترتيبات حماية معقدة للغاية. وهذا يجعلها مفيدة في العديد من سيناريوهات توزيع النفقات العامة.

حماية المحولات المثبتة على القطب

تتطلب محولات التوزيع المثبتة على أعمدة الكهرباء الحماية ضد الأعطال في المحولات أو الدوائر النهائية. يمكن تركيب مصهر منسدل على جانب الجهد العالي لتوفير نقطة حماية مخصصة. في حالة حدوث حالة تيار زائد خطيرة، يعمل المصهر ويفصل المحول المتأثر عن مصدر الإمداد.

الخطوط الفرعية الريفية والمسافات الطويلة

يمكن أن تحتوي الخطوط الهوائية الطويلة على نقاط فرعية متعددة وتخدم أحمالًا متفرقة جغرافيًا. يساعد تثبيت الحماية في المواقع الإستراتيجية على عزل المشكلات المحلية بدلاً من السماح لكل خطأ بالتأثير على قسم أكبر من الشبكة.

مغذيات التوزيع الصناعية

قد تستخدم مرافق التعدين ومصانع التصنيع والمواقع الصناعية الأخرى الخطوط الهوائية الواردة لتزويد المحطات الفرعية أو معدات التوزيع. يمكن أن يوفر فتيل التسرب المحدد بشكل مناسب حماية أولية من ماس كهربائى والتيار الزائد لهذه الدوائر الواردة.

البنية التحتية للمرافق الخارجية

نظرًا لأن الجهاز مصمم للتركيب في الهواء الطلق، فيمكن اعتباره مناسبًا لأعمدة الكهرباء ومواقع التوزيع المكشوفة الأخرى حيث يجب أن تتحمل معدات الحماية الضغط البيئي مع البقاء في متناول اليد للفحص والصيانة.

كيف تعمل مراقبة الجودة على تحسين موثوقية المنتج؟

يعد الاتساق الميكانيكي مهمًا بشكل خاص بالنسبة للمصهر المتسرب لأن الحماية الكهربائية ليست سوى جزء واحد من وظيفته. يجب أن يعمل المصهر أيضًا ميكانيكيًا على النحو المقصود بعد ذوبان عنصر المصهر.

تذكر شركة Sangao أن تصنيع المفاتيح الكهربائية الخارجية الخاصة بها يتبع إطار الجودة ISO9001. تشتمل عملية الإنتاج لهذا النوع من معدات الحماية على فحوصات المحاذاة الميكانيكية، ومعايرة شد الزنبرك، واختبار حمل التيار المستمر.

بالنسبة لفرق المشتريات، ينبغي تقييم مراقبة الجودة من عدة وجهات نظر:

• الأداء الكهربائي:تأكد من أن عنصر المصهر والتصنيف الحالي يتطابقان مع النظام المقصود.
• التشغيل الميكانيكي:تحقق من إجراء التسرب الموثوق به بعد تشغيل المصهر.
• هيكل العزل:التحقق من سلامة ومتانة المكونات العازلة.
• اتصال المحطة:ضمان توافق الموصل المناسب والتوصيلات الكهربائية الآمنة.
• الملاءمة البيئية:مطابقة ظروف تشغيل المنتج مع موقع التثبيت.
• اتساق الإنتاج:اختر شركة مصنعة لديها إجراءات فحص وإدارة جودة راسخة.

تساعد هذه الاعتبارات في تحويل عملية شراء المكونات الأساسية إلى قرار كامل يتعلق بنظام الحماية.

ما الذي يجب على المشترين مراعاته عند اختيار فتيل التسرب؟

لا ينبغي أن يعتمد اختيار مصهر الحماية من الجهد العالي الخارجي على السعر وحده. يجب تقييم التوافق الكهربائي وشروط التطبيق أولاً.

1. جهد النظام:تأكد من الجهد المقنن الذي تتطلبه شبكة التوزيع الهوائية.
2. التصنيف الحالي:حدد عنصر المصهر المناسب للحمل العادي وظروف الخطأ المتوقعة.
3. بيئة التثبيت:تقييم درجة الحرارة والرياح والارتفاع والظروف الزلزالية والتعرض للطقس.
4. متطلبات المحولات:إذا تم استخدامه لحماية المحولات، قم بتنسيق خصائص المصهر مع سعة المحول ومتطلبات الحماية.
5. توافق الموصل:تحقق من تصميم المحطة وأبعاد الموصل قبل التثبيت.
6. متطلبات الصيانة:ضع في اعتبارك ما إذا كانت آلية التسرب توفر رؤية كافية وإمكانية الوصول لفرق الصيانة المحلية.
7. قدرة الشركة المصنعة:تقييم تجربة التصنيع وإدارة الجودة وإجراءات الاختبار والدعم الفني.

للمشترين الدوليين الذين يبحثون عن أالشركة المصنعة لمعدات حماية الجهد العالي في الصينتوفر شركة Sangao مجموعة من منتجات التوزيع ذات الجهد العالي التي تغطي الحماية والتحويل والعزل والتطبيقات ذات الصلة.

الأسئلة المتداولة

ما هو الصمامات المتسربة لمفتاح حماية الجهد العالي في الهواء الطلق؟

إنه جهاز حماية عالي الجهد خارجي مصمم لمقاطعة التيار الزائد وفصل مجموعة المصهر فعليًا عن جهة الاتصال الخاصة به بعد تشغيل عنصر المصهر. يتم استخدامه بشكل شائع لحماية المحولات والخطوط الفرعية ومعدات التوزيع العلوية.

لماذا يسقط أنبوب المصهر بعد حدوث خطأ؟

يوفر إجراء التسرب مؤشرًا ماديًا مرئيًا على تشغيل المصهر. عندما يذوب عنصر المصهر، يتم تحرير التوتر الميكانيكي في مجموعة التشغيل، مما يسمح لوحدة المصهر بالتحرك للأسفل وإنشاء فجوة هوائية.

هل يمكن استخدام هذا المصهر للمحولات المثبتة على القطب؟

نعم. تعد محولات التوزيع المثبتة على عمود أحد سيناريوهات التطبيق الأساسية لهذا النوع من أجهزة الحماية. يمكن أن يوفر المصهر حماية من التيار الزائد على جانب الجهد العالي عند اختياره وتنسيقه بشكل صحيح مع المحول ونظام التوزيع.

ما هي الظروف الخارجية التي تم تصميم مصهر Sangao لها؟

تشير المواصفات المنشورة إلى درجة حرارة تشغيل محيطة تتراوح من -30 درجة مئوية إلى +40 درجة مئوية، وسرعة رياح قصوى تبلغ 35 م/ث، وملاءمة للمنشآت التي يصل ارتفاعها إلى 1000 متر دون تعديل المصنع. وينبغي تقييم المشاريع خارج هذه الشروط مع الشركة المصنعة قبل الشراء.

لماذا العزل المرئي مفيد للصيانة؟

بعد تشغيل المصهر، يسقط أنبوب المصهر بعيدًا عن موضع التلامس الطبيعي. يؤدي هذا إلى إنشاء حاجز هواء مادي مرئي يمكن أن يساعد موظفي الصيانة في تحديد نقطة الحماية المشغلة أثناء استكشاف الأخطاء وإصلاحها واستعادة النظام.

كيف يجب على المشترين اختيار النموذج المناسب؟

يجب على المشترين تقييم جهد النظام، والتيار المقنن، وظروف الخطأ، وقدرة المحول حيثما أمكن، ووصلات الموصل، والظروف البيئية، وارتفاع التثبيت، والمعايير المحلية المعمول بها. يوصى بالحصول على تأكيد فني من الشركة المصنعة قبل الاختيار النهائي.

خاتمة

انفي الهواء الطلق حماية الجهد العالي التبديل التسرب فيوزهو أكثر من مجرد عنصر منصهر بسيط: فهو يجمع بين انقطاع التيار الزائد، وعزل التسرب الميكانيكي، ومؤشر الخطأ المرئي، والحماية الهيكلية الخارجية في حل عملي واحد. بالنسبة لشبكات التوزيع العلوية، والمحولات المثبتة على الأعمدة، والخطوط الفرعية الريفية، والمغذيات الصناعية، يمكن أن يساعد اختيار جهاز مصمم بشكل صحيح في تحسين حماية المعدات وتبسيط صيانة الأعطال. مع قدرات التصنيع الراسخة وإجراءات مراقبة الجودة،سانجاويمكن أن تدعم العملاء الذين يبحثون عن معدات حماية توزيع الجهد العالي يمكن الاعتماد عليها. إذا كنت تخطط لمشروع جديد لتوزيع الطاقة أو كنت بحاجة إلى حل مناسب لشبكتك الحالية،اتصل بنالمناقشة متطلبات التطبيق والمواصفات الفنية واحتياجات الشراء.
