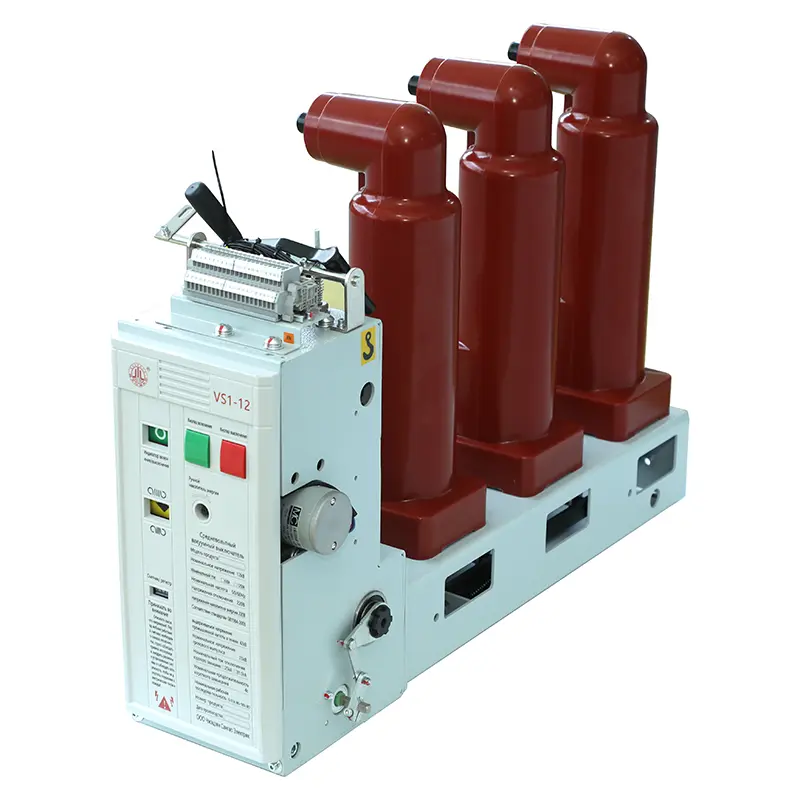

هل تعرف الاعتبارات الأساسية لتثبيت قاطع دائرة مفرغ داخلي مثبت على الجانب؟

باعتبارها جهاز الحماية الأساسي لنظام الطاقة، فإن جودة التثبيتقاطع دائرة فراغ داخلي مثبت على الجانبيؤثر بشكل مباشر على سلامتها التشغيلية وعمرها. خلال مرحلة البناء لا بد من الالتزام الدقيق بالمواصفات والتركيز على الجوانب التالية:

1. التقييم والإعداد البيئي

المتطلبات البيئية: يجب أن تكون بيئة تركيب قاطع الدائرة الفراغية الداخلي المثبت على الجانب نظيفة وجافة (الرطوبة النسبية ≥ 85%، بدون تكثيف)، وجيدة التهوية، وخالية من الغازات القابلة للاشتعال والمتفجرة والمسببة للتآكل والغبار الموصل. يجب التحكم بدقة في درجة الحرارة المحيطة ضمن النطاق المسموح به من -5 درجة مئوية إلى +40 درجة مئوية. احتياطي المساحة: تأكد من وجود مساحة كافية في خزانة التوزيع لاستيعاب أبعاد قاطع الدائرة الكهربائية، ونطاق مقبض التشغيل (عمليات الإغلاق/الفتح دون عوائق)، ومتطلبات مسافة الأمان المحددة للانحناء (راجع دليل المنتج). يجب أن يكون باب الخزانة مفتوحًا بالكامل لسهولة الصيانة. فحص الأساس: يجب أن تكون دعامة التثبيت آمنة ومسطحة ومستوية، مع صلابة وقوة كافية لتحمل تأثير تشغيل قاطع الدائرة وقوى الدائرة القصيرة. يجب أن يكون هيكل الخزانة خاليًا من التشوه، ويجب محاذاة فتحات التثبيت بدقة.

2. التثبيت الدقيق والتثبيت الآمن

الرفع والمناولة: استخدم معدات الرفع المناسبة وتعامل مع قاطع الدائرة بلطف، مع تجنب الاهتزاز والتأثير المفرط. لا ترفع أو تسحب قضيب العزل أو مقبض التشغيل. تحديد المواقع بدقة: ادفع جسم قاطع الدائرة بدقة داخل قضيب التثبيت أو الدعامة، مما يضمن محاذاته بالكامل مع فتحات التثبيت. التثبيت الآمن: استخدم البراغي والحلقات وعناصر القفل (مثل الحلقات الزنبركية وصواميل القفل) التي تفي بمواصفات الشركة المصنعة وتلبي عزم الدوران المحدد، وربطها بشكل متساوٍ وقطري على مراحل. سيؤدي أي ارتخاء إلى زيادة اهتزاز التشغيل وتعريض السلامة للخطر.

3. توصيلات كهربائية موثوقة

توافق شريط التوصيل/الكابل: يجب تصميم مواصفات شريط التوصيل أو الكابل لتتناسب مع القدرة على تحمل التيار المقنن وقصر الدائرة الكهربائية لقاطع الدائرة، ويجب أن تكون أسطح التوصيل ناعمة ونظيفة. إعداد سطح التلامس: قم بإزالة أي طبقة أكسيد أو أوساخ على أسطح توصيل الموصل تمامًا. ضع كمية كبيرة من الشحوم الموصلة عالية الجودة (الشحم المركب الكهربائي) لتقليل مقاومة التلامس بشكل كبير ومنع الأكسدة. التحكم في عزم الدوران: هذا أمر بالغ الأهمية! استخدم مفتاح عزم الدوران المُعاير لتشديد جميع مسامير التوصيل، بما في ذلك تلك الموجودة في أطراف الإدخال والإخراج، بدقة وفقًا لقيمة عزم الدوران المحددة من قبل الشركة المصنعة لقاطع الدائرة. يمكن أن يؤدي الإفراط في الربط إلى ضعف الاتصال وارتفاع درجة الحرارة، في حين أن الإفراط في الربط يمكن أن يؤدي إلى تلف الأطراف أو الخيوط.

4. فحص آلية التشغيل

التحقق من التشغيل اليدوي: معقاطع دائرة فراغ داخلي مثبت على الجانبيتم إلغاء تنشيطه تمامًا، وإجراء عمليات الشحن والإغلاق والفتح اليدوية البطيئة بشكل متكرر لضمان التشغيل السلس والمرن، وعدم وجود التصاق أو ضوضاء غير طبيعية، ومؤشر دقيق وواضح للموقع (فتح/مغلق/شحن). التحقق من المفتاح المساعد: تأكد من أن حالة تشغيل/إيقاف المفتاح المساعد (عادةً مفتوحة/مغلقة) تتوافق بدقة مع موضع المفتاح الرئيسي وأن الأسلاك صحيحة وآمنة.

5. التكليف الوظيفي بعد التثبيت

اختبار العزل: استخدم مقياس الضخامة المناسب لتصنيف الجهد الكهربي للوحدةقاطع دائرة فراغ داخلي مثبت على الجانبلاختبار مقاومة عزل الدائرة الرئيسية للأرض وبين المراحل كما هو مطلوب بموجب اللوائح (على سبيل المثال، الدائرة الرئيسية: نطاق 1000 فولت، ≥100MΩ). قياس الخاصية الميكانيكية (إذا سمحت الظروف): يوصى باستخدام أدوات مخصصة لقياس المعلمات مثل وقت الفتح/الإغلاق، والسرعة، ومسافة فتح الاتصال، والسفر الزائد، ووقت الارتداد، والتزامن، وما إلى ذلك (على سبيل المثال، يجب أن تكون مسافة فتح الاتصال بشكل عام ضمن نطاق 8 ± 1 مم). ويجب مقارنة البيانات بتقرير المصنع وضمن الانحراف المقبول. اختبار التشغيل بدون حمل: قبل تطبيق الطاقة النهائية، قم بإجراء العديد من العمليات الكهربائية (الإغلاق والفتح) لإعادة تأكيد موثوقية العملية وصحة مؤشر الموضع. الحماية والتحقق من دائرة الإشارة: محاكاة الإشارات لاختبار منطق الارتباط ودقة نقل الإشارة بين قاطع الدائرة وجهاز حماية التتابع ونظام الإشارة المركزي.
