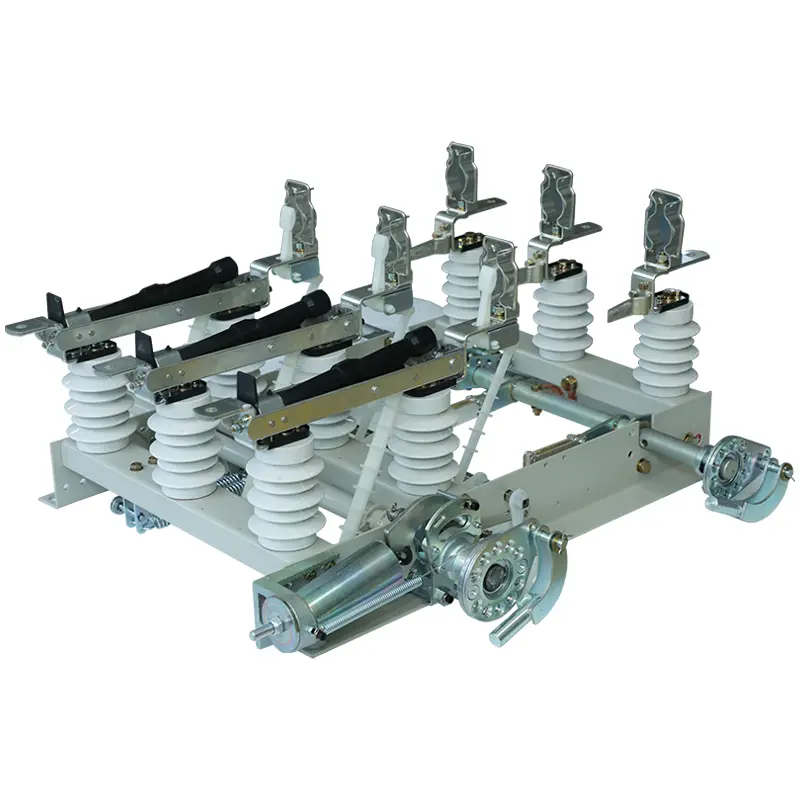

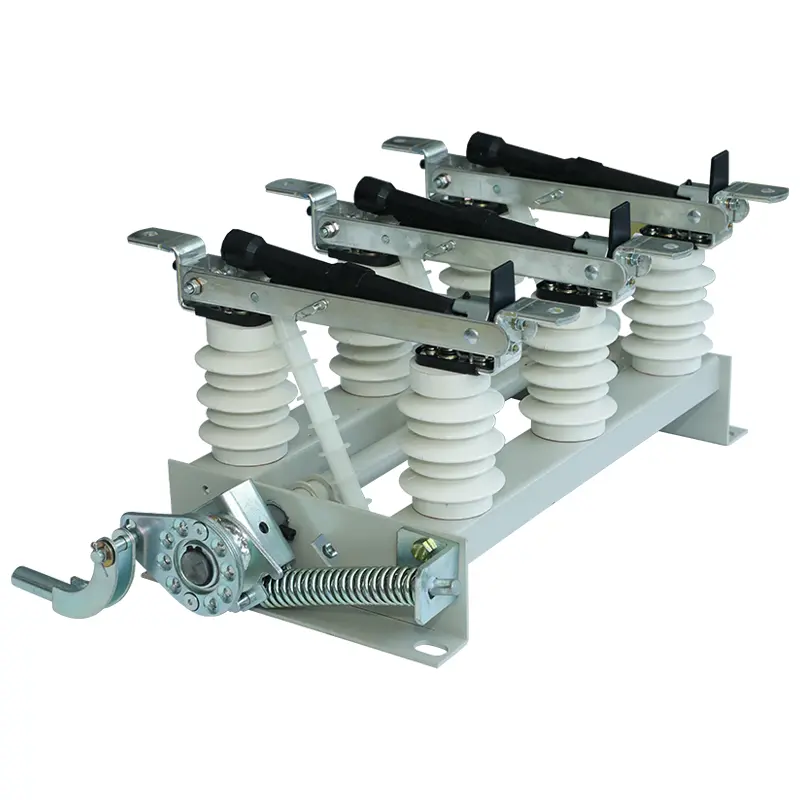

مفتاح قاطع تحميل التيار المتردد

يعد محول قواطع تحميل التيار المتردد الصيني SanGao جهاز أمان أساسي لأي معدات أو شبكة يمر عبرها التيار. عادة، في البيئات الصناعية، يتم تقسيم التيار إلى دوائر متعددة من خلال صندوق قاطع الدائرة. سيتم توصيل كل دائرة على التوالي بقاطع دائرة للعمل فورًا عند اكتشاف أي خلل، دون الحاجة إلى أي أنظمة وسيطة. إذا لم يكن هناك قاطع دائرة، فقد تكون هناك مخاطر نشوب حريق ودخان وتلف المعدات والصدمات الكهربائية.

ميزة

الموثوقية والأداء

سلامة الممتلكات والأفراد

سهل الاستخدام

سهلة التركيب

وظيفة

مفتاح قاطع تحميل التيار المتردد هو مفتاح تحميل يدوي أو كهربائي متعدد الأقطاب.

يتم توصيلها وفصلها في ظل ظروف التحميل وتوفر عزلًا آمنًا.

تم تصميم مفتاح قاطع تحميل التيار المتردد للتطبيقات القصوى التي تصل إلى 690 فولت تيار متردد - تيار متردد 23.

يتم توصيل فجوة العزل على التوالي مع غرفة إطفاء القوس الفراغي. تضمن تيارات الاستقرار الديناميكي والحراري الأكبر، بالإضافة إلى البرامج المترابطة، استمرارية التشغيل. يتم عزل قضيب التوصيل ومفتاح التحميل تمامًا بواسطة جهات اتصال مخروطية ثابتة وأغطية عازلة وصمامات. يتم ربط قواطع الدائرة الفراغية ومفاتيح التأريض والصمامات وأبواب الخزانة بـ "الوقاية الخمسة" لمنع سوء التشغيل. يمكن تشغيل آلية تشغيل تخزين طاقة الزنبرك بشكل مستقل يدويًا أو كهربائيًا، مما يحقق التحكم عن بعد. يمكن أن يكون مصدر طاقة تشغيل ثاني أكسيد الكربون مصدر طاقة AC أو DC. عادة ما يكون التشغيل اليدوي موجودًا على الجانب الأيمن من المفتاح، ولكن يمكن تغييره إلى اليسار أو الأمام وفقًا لمتطلبات المستخدم.

ولذلك، فإن الوظيفة الأساسية لمفتاح قاطع حمل التيار المتردد هي نفس وظيفة المصهر، ولكن على عكس المصهر، فإن تشغيل قاطع الدائرة لا يؤدي إلى إتلاف المصهر ويمكن إعادة ضبطه لاحقًا. على سبيل المثال، يمكن أن تعمل قواطع الدائرة باستخدام تخزين الطاقة الذي توفره الأجهزة الميكانيكية البسيطة مثل النوابض، أو يمكنها استخدام التأثيرات الحرارية أو المغناطيسية للتيار الزائد نفسه لفصل موصلاتها الكهربائية الداخلية.

هناك أنواع مختلفة من قواطع الدائرة في السوق، وتختلف خصائصها حسب الجهد والتركيب والتصميم الخارجي والموقع وآليات التبديل المناسبة لتطبيقات محددة.

كيفية اختيار قاطع الدائرة؟

عند اختيار قاطع الدائرة الكهربائية، يجب مراعاة العديد من العوامل.

أولاً، الخصائص الكهربائية الأساسية للمعدات المعنية، مثل:

هل يستخدم التيار المتردد أم التيار المباشر.

العامل المحدد للجهد هو أعلى جهد يمكن تطبيقه بين أي موصلين في الدائرة.

مستوى تيار الدائرة القصيرة لمعدات حماية جهاز التشغيل.

وتشمل العوامل الأخرى نوع البيئة التي تعمل فيها المعدات، مثل درجة الحرارة المحيطة. سيؤثر هذا على نوع صندوق التوصيل أو جهاز الحماية المطلوب لحماية قاطع الدائرة من عوامل مثل الرطوبة ودرجة الحرارة والغبار.

هناك أنواع مختلفة من مفاتيح قاطع حمل التيار المتردد، أحد الاختلافات الرئيسية هو استخدام المواد العازلة (المواد غير العازلة في البيئات الفراغية) لقمع أي تفريغ يتم مواجهته. تشمل هذه المواد العازلة الهواء أو الفراغ أو الزيت أو غاز سداسي فلوريد الكبريت (SF6). كل نوع من قواطع الدائرة مناسب لتطبيقات محددة:

الهواء لتطبيقات الضغط المنخفض

يستخدم الفراغ لتطبيقات الضغط العالي

يستخدم الزيت في تطبيقات الضغط المتوسط ​​والعالي

يعد غاز SF6 هو الأكثر استخدامًا واستخدامًا على نطاق واسع في معظم تطبيقات الجهد المتوسط ​​والعالي لأنه يتميز بالخصائص التالية:

قوة عازلة عالية

الاستقرار الحراري والتوصيل

كثافة عالية (حوالي خمسة أضعاف كثافة الهواء)

الجمود

غير سام

يمكن إعادة توحيدها بسرعة بعد توقف مصدر الشرارة

تتضمن خطوات اختيار قاطع الدائرة تحديد نوع الحمل. يكمن العامل الرئيسي في ما إذا كان الحمل ثابتًا أم ديناميكيًا:

إذا كان الحمل ثابتًا، حتى بكامل طاقته، فلن يتجاوز استهلاكه الحالي التيار المقدر.

إذا كان الحمل ديناميكيًا، فقد يكون التيار الذي يستهلكه الجهاز أثناء بدء التشغيل أعلى من التيار المقدر.

تشير الأحمال الساكنة عادةً إلى السخانات، بينما تشير الأحمال الديناميكية عادةً إلى المحركات أو المحولات.
